Jak działa elektrownia cieplna? Od paliwa do prądu!

Wiele osób kojarzy elektrownię cieplną wyłącznie z dymiącym kominem, choć sedno procesu dzieje się znacznie wcześniej: w kotle, turbinie i generatorze. Z punktu widzenia fizyki to łańcuch przemian, w którym energia chemiczna paliwa staje się ciepłem, ruchem i prądem. Dopiero na końcu pojawia się energia elektryczna gotowa do przesyłu w sieci.

Jak działa elektrownia cieplna?

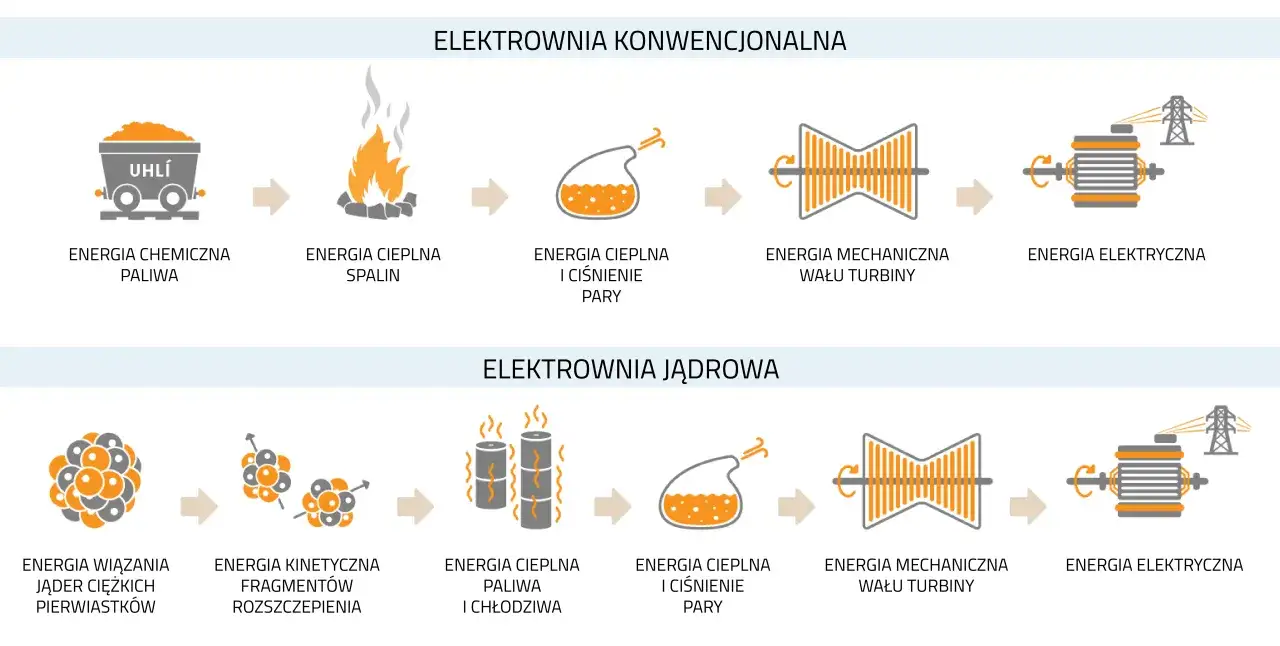

Elektrownia cieplna działa przez zamianę energii chemicznej paliwa w ciepło, następnie w ruch turbiny i w końcu w energię elektryczną. Nie ma tu jednego skoku od ognia do prądu, tylko uporządkowany ciąg etapów.

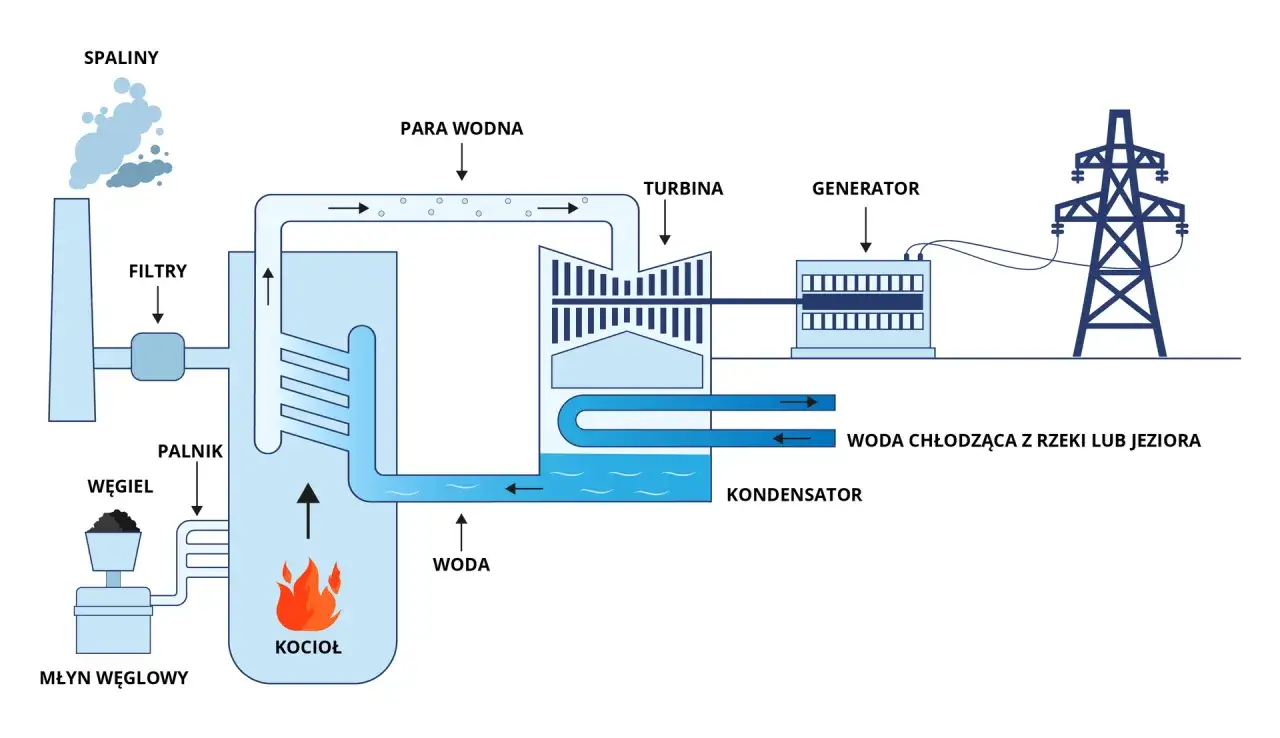

Najpierw paliwo spala się w kotle lub palenisku. Ciepło podgrzewa wodę do postaci pary o wysokim ciśnieniu i temperaturze. Para napędza łopatki turbiny, wał turbiny obraca generator, a ten dzięki indukcji elektromagnetycznej wytwarza prąd przemienny.

To dlatego elektrownia cieplna jest w istocie długim łańcuchem pośrednich zamian, a nie miejscem, gdzie płomień bezpośrednio tworzy prąd. Im lepiej opanowane są parametry pary, tym więcej energii da się odzyskać w turbinie. W praktyce chodzi więc o system przemian, a nie o jedno urządzenie.

Zapamiętaj: Sama wysoka temperatura nie wystarcza. Potrzebny jest jeszcze element, który zamieni energię ciepła w ruch, a ruch w energię elektryczną.

Przeczytaj również: Zasada zachowania energii w chemii - Jak ją rozumieć?

Dlaczego potrzebny jest kocioł, turbina i generator?

Bo każdy z tych elementów wykonuje inny etap przemiany i bez jednego z nich cały układ przestaje działać. Kocioł dostarcza energię cieplną, turbina zamienia ją na ruch, a generator zamienia ruch na prąd.

Kocioł zamienia spalanie na parę

Kocioł nie jest zwykłym piecem. W jego wnętrzu spalanie oddaje energię wodzie krążącej w rurach, a wymiana ciepła musi być szybka i kontrolowana. Im wyższe ciśnienie i temperatura pary, tym większa szansa na sprawną pracę turbiny, ale też większe wymagania materiałowe dla całej instalacji.

W nowoczesnych blokach ważna jest nie tylko sama temperatura, lecz także czystość obiegu i jakość wody zasilającej. Osady, korozja i wahania parametrów obniżają sprawność, dlatego instalacja uzdatniania wody bywa równie ważna jak sam palnik. W dużym uproszczeniu kocioł jest miejscem, w którym paliwo dostarcza parze właściwych warunków do pracy.

Turbina zamienia ciśnienie i temperaturę na ruch

Para rozpręża się na łopatkach turbiny i oddaje im energię. To właśnie ten etap tworzy ruch obrotowy wału, czyli mechaniczny pośrednik między ciepłem a elektrycznością. Bez turbiny cały układ zostałby zatrzymany na etapie gorącej pary.

W praktyce turbina musi być bardzo precyzyjna, bo pracuje z ogromnymi prędkościami i wysokimi obciążeniami. Każda nierównowaga, zanieczyszczenie łopatek albo zbyt niskie parametry pary obniżają uzysk mocy. Dobrze działająca turbina nie „tworzy” energii, tylko odzyskuje jej część z przepływającego medium.

Generator wykorzystuje ruch do wytworzenia prądu

Wał turbiny napędza generator synchroniczny, czyli dużą prądnicę przemysłową. Wewnątrz generatora wirujące pole magnetyczne przecina uzwojenia stojana i wytwarza napięcie elektryczne. To jest moment, w którym ruch mechaniczny staje się energią elektryczną.

W tym miejscu łatwo pomylić przyczynę ze skutkiem. Generator nie „bierze prądu z ciepła”, tylko z ruchu obrotowego, a ruch powstaje dzięki energii pary. Z fizycznego punktu widzenia to bardzo ważne rozróżnienie, bo pokazuje pełen łańcuch przemian.

W praktyce: Turbina nie kończy procesu sama z siebie. Jej zadaniem jest wyłącznie przekazanie energii do generatora w możliwie stabilny sposób.

Skraplacz i chłodzenie zamykają obieg

Po oddaniu energii para trafia do skraplacza, gdzie ponownie staje się wodą. Taki powrót do cieczy obniża ciśnienie za turbiną i poprawia jej pracę, ale wymaga skutecznego układu chłodzenia. Dlatego obok kominów często znajdują się chłodnie kominowe, kanały wodne albo inne elementy obiegu chłodzącego.

To właśnie ten etap bardzo często decyduje o realnej sprawności całej instalacji. Jeśli chłodzenie działa gorzej, para trudniej oddaje ciepło, a turbina nie pracuje w optymalnych warunkach. Widać wtedy, że elektrownia cieplna jest układem powiązanych ze sobą obiegów, a nie tylko kotłem i kominem.

Transformator przygotowuje energię do przesyłu

Prąd z generatora nie trafia bezpośrednio do odbiorców. Transformator podwyższa napięcie, żeby ograniczyć straty przesyłowe, a potem energia przechodzi przez sieć wysokich napięć do stacji bliżej odbiorców. Dopiero tam napięcie jest obniżane do poziomu używanego w domach i zakładach.

Ten etap bywa pomijany w prostych wyjaśnieniach, choć bez niego cały proces byłby dużo mniej praktyczny. Elektrownia cieplna nie kończy pracy na generatorze, tylko przygotowuje energię do bezpiecznego transportu. Właśnie dlatego układ energetyczny działa jak zespół współpracujących maszyn, a nie pojedyncza maszyna.

Przeczytaj również: Wzór na energię kinetyczną - Jak obliczyć i nie popełnić błędu?

Czym różni się elektrownia cieplna od elektrociepłowni?

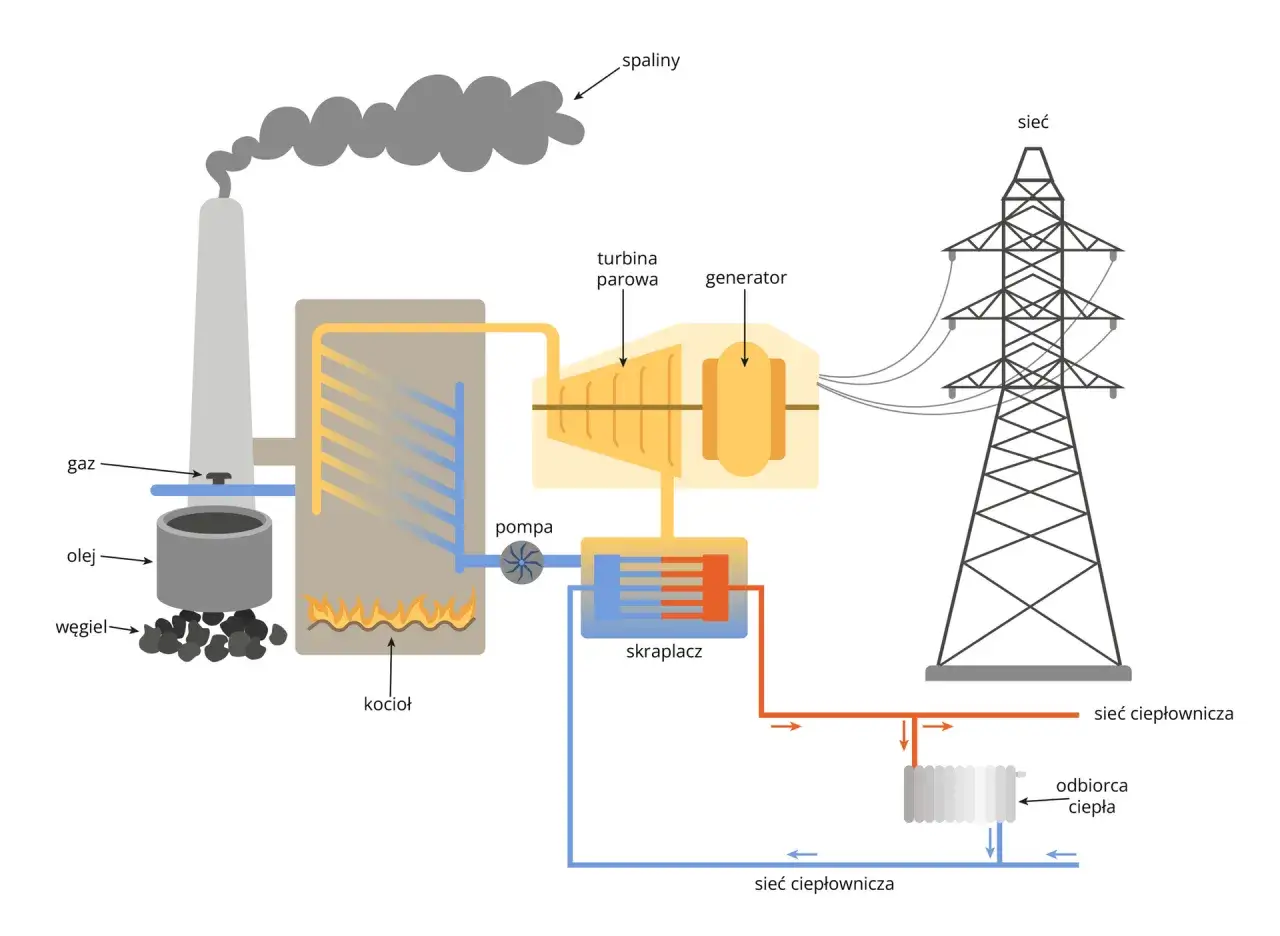

Elektrownia cieplna produkuje przede wszystkim prąd, a elektrociepłownia wykorzystuje to samo ciepło także do ogrzewania. Różnica dotyczy tego, czy energia odpadowa jest w dużej mierze tracona, czy staje się użytecznym ciepłem sieciowym.

W statystyce publicznej GUS traktuje elektrociepłownie zawodowe jako jednostki, które produkują energię elektryczną i/lub ciepło w ramach energetyki zawodowej. To rozróżnienie jest ważne, bo w języku codziennym wszystkie te instalacje bywają wrzucane do jednego worka, a w technice i statystyce liczy się dokładny sposób wykorzystania energii.

Najważniejsza różnica polega na tym, czy energia cieplna po pracy turbiny jest jeszcze używana. W elektrociepłowni odzysk ciepła ma realną wartość użytkową, dlatego całe paliwo pracuje pełniej niż w układzie nastawionym wyłącznie na prąd. Z tego powodu ten sam obiekt może być technicznie bardzo podobny, a funkcjonalnie już całkiem inny.

W praktyce: Gdy z jednego paliwa jednocześnie powstają prąd i ciepło sieciowe, mówisz o kogeneracji. To zwykle bardziej efektywne niż osobna produkcja prądu i osobna produkcja ciepła.

Dlaczego sprawność nie jest stuprocentowa?

Bo część energii paliwa zawsze ucieka w postaci ciepła odpadowego, strat mechanicznych i zużycia własnego urządzeń. Nawet najlepiej zaprojektowana elektrownia nie może odzyskać całego ciepła jako pracy użytkowej.

Najnowsze opracowanie GUS pokazuje, że zawodowe elektrownie cieplne osiągnęły 43,4% sprawności brutto i 39,7% netto. Różnica między tymi wartościami wynika z potrzeb własnych instalacji: pomp, wentylatorów, systemów oczyszczania spalin, transportu paliwa i automatyki sterującej.

Do tego dochodzą ograniczenia termodynamiczne. Część energii musi zostać oddana do chłodnicy, bo bez niższej temperatury po stronie odbioru nie da się skutecznie wykonać pracy w cyklu cieplnym. Tarcie, opory przepływu i nieodwracalność procesów sprawiają, że realny układ zawsze wypada słabiej niż model idealny.

Zapamiętaj: Sprawność 100% byłaby możliwa tylko bez strat i bez różnicy temperatur. W prawdziwej elektrowni taki stan nie występuje.

Ta sama zasada tłumaczy, dlaczego parametry pary i jakość chłodzenia są tak ważne dla wyniku końcowego. Gdy rosną potrzeby własne albo pogarsza się warunek chłodzenia, maleje ilość energii dostępnej dla sieci. Dlatego w energetyce liczy się nie tylko moc zainstalowana, ale też sprawność całego układu.

Jakie miejsce zajmują elektrownie cieplne w Polsce?

Nadal dominujące, choć ich przewaga stopniowo maleje wraz ze wzrostem produkcji z OZE. Najnowsze dane publikowane przez GUS pokazują, że zawodowe elektrownie cieplne wytworzyły 113,4 TWh, czyli 67,8% krajowej produkcji energii elektrycznej.

W tym samym opracowaniu GUS podaje, że sprawność brutto zawodowych elektrowni cieplnych wyniosła 43,4%, a sprawność netto 39,7%. To dobrze pokazuje, jak duży wpływ na wynik ma zużycie własne instalacji i jakość całego obiegu termicznego.

W strukturze paliw nadal widać duże znaczenie węgla kamiennego i brunatnego, ale rośnie też udział wiatru, słońca oraz biomasy. Na poziomie UE miks wygląda inaczej, bo udział źródeł odnawialnych jest wyższy, a udział paliw kopalnych niższy niż w Polsce. To dobrze pokazuje, że krajowy system energetyczny pozostaje silnie cieplny, choć kierunek zmian jest już wyraźny.

Eurostat podaje też, że w całej Unii w produkcji energii elektrycznej duży udział mają odnawialne źródła energii, co podnosi punkt odniesienia dla polskiego miksu. W praktyce oznacza to, że elektrownie cieplne nadal są w Polsce kluczowe, ale ich rola przestaje być jedynym filarem systemu.

Uwaga: W statystyce GUS „elektrownie cieplne zawodowe” to kategoria produkcyjna, a nie każda instalacja z kominem. Do tej grupy wchodzą także jednostki współspalające biomasę, biogaz i biopaliwa.

Kiedy elektrownia cieplna nie wygląda jak klasyczny blok węglowy?

Wtedy, gdy zamiast jednego dużego bloku węglowego pracuje układ gazowy, kogeneracyjny albo z biomasą. Mechanizm fizyczny pozostaje podobny, ale paliwo, temperatura spalania i sposób odzysku energii zmieniają całą charakterystykę pracy.

Gaz, biomasa i współspalanie

W statystyce GUS do zawodowych elektrowni cieplnych trafiają także jednostki współspalające biomasę, biogaz i biopaliwa. Z punktu widzenia termodynamiki mechanizm pozostaje ten sam, ale paliwo, emisje i parametry spalania zmieniają efektywność całego układu. Gaz zwykle daje większą elastyczność, biomasa zmniejsza udział paliw kopalnych, a współspalanie bywa rozwiązaniem pośrednim.

To ważne, bo słowo „cieplna” nie oznacza automatycznie jednego rodzaju paliwa. Taka elektrownia może działać na węglu, gazie, biomasie albo w konfiguracji mieszanej. Najważniejsze pozostaje jedno: energia paliwa musi zostać zamieniona na ciepło, a potem na pracę mechaniczną i prąd.

Szybka regulacja mocy

Nie każda elektrownia cieplna pracuje jako jednostka bazowa. Bloki gazowe i część układów kogeneracyjnych mogą szybciej reagować na skoki zapotrzebowania, podczas gdy duże bloki węglowe zwykle pracują stabilniej i wolniej zmieniają obciążenie. Dlatego w systemie energetycznym liczy się nie tylko moc zainstalowana, ale też elastyczność rozruchu i regulacji.

To właśnie tutaj dobrze widać różnicę między teorią a praktyką. Na schemacie wszystkie źródła cieplne wyglądają podobnie, ale w rzeczywistości ich rola w systemie jest różna. Jedne stabilizują pracę sieci, inne są używane w szczytach, a jeszcze inne dostarczają jednocześnie prąd i ciepło.

Chłodzenie i środowisko

Na obrazach z internetu widać kominy, ale równie ważne są chłodnie, obiegi wody i urządzenia oczyszczania spalin. To właśnie one ograniczają wpływ instalacji na środowisko i determinują lokalizację bloku, dostęp do wody oraz parametry pracy w upalne dni. Gdy układ chłodzenia ma gorsze warunki, spada sprawność i rosną potrzeby własne.

Dlatego klasyczna elektrownia cieplna nie jest tylko źródłem energii. Jest także dużym układem inżynierskim, w którym każdy dodatkowy procent sprawności wymaga kontroli przepływu, temperatury, ciśnienia i jakości paliwa. W tej skali fizyka staje się po prostu praktyczną inżynierią.

Elektrownia cieplna najlepiej pokazuje, jak fizyka zamienia paliwo, ciepło, ruch i prąd w jeden uporządkowany proces energetyczny.
