Odbicie fali na granicy dwóch ośrodków wygląda prosto tylko na pierwszy rzut oka. W praktyce decyduje o tym, jak czytamy rysunki z normalną, jak interpretujemy kąty w zadaniach i dlaczego w chemii tak ważne są pomiary na powierzchni próbek. To właśnie prawo odbicia porządkuje ten ruch i pozwala odróżnić odbicie zwierciadlane od rozproszonego, a także od załamania.
Najważniejsze fakty o odbiciu, które warto zapamiętać od razu
- Kąt padania i kąt odbicia mierzy się względem normalnej, a nie względem powierzchni.
- Promień padający, odbity i normalna leżą w jednej płaszczyźnie.
- Gładka powierzchnia daje odbicie zwierciadlane, a chropowata - rozproszenie.
- W chemii to zjawisko stoi za spektroskopią odbiciową i techniką ATR-FTIR.
- Najczęstszy błąd to liczenie kątów od powierzchni zamiast od prostej prostopadłej.
Jak działa odbicie na granicy ośrodków

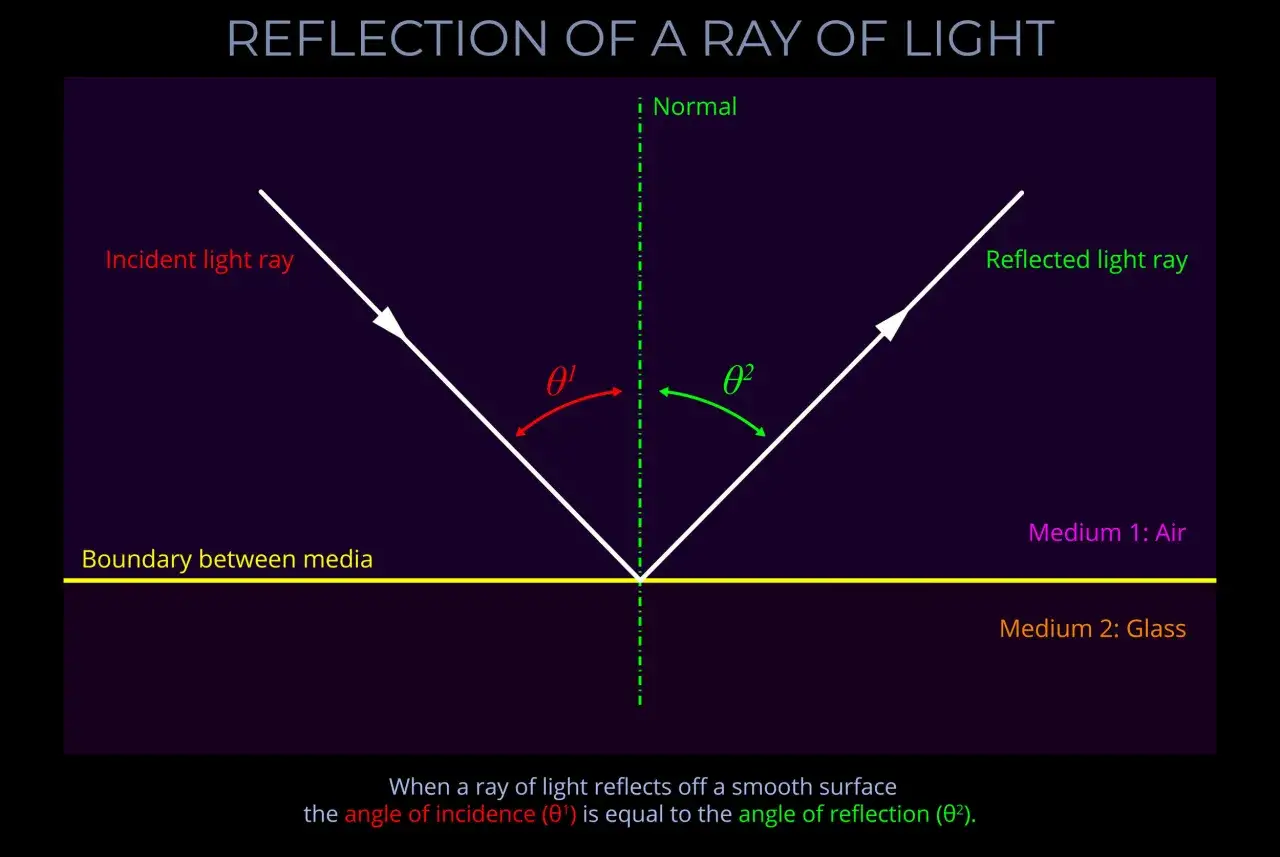

Ja zawsze zaczynam od jednego rysunku: powierzchnia, prostopadła do niej normalna i dwa promienie. Promień padający biegnie do granicy ośrodków, promień odbity wraca do tego samego ośrodka, a oba kąty liczy się względem normalnej, nie względem samej powierzchni. Jeśli promień pada pod 30°, to odbije się pod 30° po drugiej stronie normalnej; jeśli obracasz zwierciadło o 10°, kierunek promienia odbitego zmienia się o 20°.
W opisie geometrycznym ważna jest też jedna płaszczyzna: promień padający, promień odbity i normalna leżą w tej samej płaszczyźnie. To brzmi szkolnie, ale bez tego łatwo narysować zadanie błędnie i zgubić sens całego układu. W praktyce ta reguła działa dla fal, a nie tylko dla światła widzialnego.
Gdy ten zapis jest już jasny, można przejść do pytania, które najczęściej robi różnicę w zadaniach i w laboratorium: co zmienia sama powierzchnia.
Gładka i chropowata powierzchnia dają zupełnie inny efekt
Na poziomie szkolnym mówi się po prostu o odbiciu, ale w praktyce trzeba rozróżnić dwa scenariusze. Gładka powierzchnia daje odbicie zwierciadlane, czyli uporządkowany powrót promieni w jednym dominującym kierunku. Chropowata powierzchnia rozprasza falę, bo jej mikronierówności ustawiają lokalne normalne w różnych kierunkach.
| Rodzaj powierzchni | Co dzieje się z falą | Jak to wygląda | Przykład z chemii |
|---|---|---|---|
| Gładka | Promienie odbijają się w przewidywalnym kierunku | Widać lustrzany błysk | Polerowane szkło, gładka kuweta, powierzchnia kryształu |
| Chropowata | Fala rozchodzi się w wielu kierunkach | Obraz jest matowy albo niewidoczny | Proszki, osady, papier filtracyjny, próbki porowate |
To rozróżnienie nie zależy wyłącznie od „wrażenia gładkości”. Liczy się stosunek nierówności do długości fali, więc ta sama powierzchnia może dla jednego zakresu promieniowania wyglądać jak lustro, a dla innego już nie. Właśnie dlatego w chemii jedna próbka potrafi świetnie nadawać się do pomiaru odbiciowego w podczerwieni, a przy innym ustawieniu będzie dawać nieczytelny sygnał.
Skoro powierzchnia tak mocno wpływa na wynik, naturalnie pojawia się pytanie, gdzie chemik naprawdę korzysta z tego zjawiska, a nie tylko o nim czyta.
Gdzie chemia korzysta z odbicia w analizie próbek
W laboratorium chemicznym odbicie nie jest ciekawostką z optyki, tylko narzędziem pomiarowym. Najprościej widać to w spektroskopii odbiciowej, czyli analizie widma światła, które wraca z powierzchni próbki. Taki pomiar przydaje się przy cienkich powłokach, minerałach, pigmentach, tabletkach, materiałach porowatych i wtedy, gdy próbki nie da się wygodnie badać w transmisji.
W praktyce to rozwiązanie bywa szybsze i mniej wymagające przygotowawczo. Nie trzeba zawsze robić cienkiej pastylki ani szukać idealnie przezroczystej warstwy. Zamiast tego obserwuje się, jak próbka odbija promieniowanie, a z różnic w sygnale wyciąga się wnioski o składzie, strukturze albo jakości powierzchni.
Spektroskopia odbiciowa pomaga przy trudnych próbkach
To szczególnie użyteczne przy materiałach ciemnych, grubych, wilgotnych lub wielowarstwowych. W takich sytuacjach klasyczna transmisja bywa kłopotliwa, bo światło nie przechodzi przez próbkę w sposób wystarczająco czytelny. Odbicie pozwala wtedy „czytać” to, co dzieje się na powierzchni lub bardzo blisko niej.
ATR-FTIR skraca drogę do widma
W chemii bardzo często spotyka się też technikę ATR-FTIR, czyli pomiar oparty na osłabionym całkowitym odbiciu. Światło wchodzi do kryształu o dużym współczynniku załamania, odbija się wewnętrznie, a próbka stykająca się z powierzchnią kryształu oddziałuje z tzw. falą zanikającą - cienką strefą pola elektromagnetycznego, która wnika na bardzo małą głębokość. To właśnie dzięki temu można badać powierzchnię bez skomplikowanego przygotowania materiału.
Ten praktyczny kontekst prowadzi do kolejnego porządkującego kroku: warto odróżnić odbicie od innych zjawisk, które na pierwszy rzut oka wyglądają podobnie.
Odbicie, załamanie i rozproszenie nie są tym samym
W zadaniach i pomiarach te trzy zjawiska często występują razem, ale każde opisuje coś innego. Ja rozdzielam je od razu, bo inaczej łatwo wyciągnąć zły wniosek z rysunku albo z widma.
| Zjawisko | Co dzieje się z falą | Kiedy dominuje | Znaczenie w chemii |
|---|---|---|---|
| Odbicie | Fala wraca do ośrodka, z którego przyszła | Na granicy ośrodków i na gładkich powierzchniach | Pomiar reflektancji, analiza powierzchni, ATR |
| Załamanie | Fala przechodzi do drugiego ośrodka i zmienia kierunek | Gdy część energii wnika do nowego ośrodka | Wyznaczanie współczynnika załamania, praca z kuwetami i kryształami |
| Rozproszenie | Fala rozchodzi się w wielu kierunkach | Na powierzchniach chropowatych i w niejednorodnych materiałach | Pomiary próbek matowych, proszków i układów wielofazowych |
Na granicy szkło-woda część promienia się odbije, część ulegnie załamaniu, a jeśli powierzchnia będzie chropowata, dojdzie jeszcze rozproszenie. W realnych próbkach te efekty nie są od siebie odizolowane, dlatego trzeba patrzeć na nie razem, a nie wybierać tylko ten, który najłatwiej pasuje do rysunku.
Gdy pojawia się odbicie całkowite albo szczególna rola polaryzacji, wchodzimy w nieco subtelniejszy poziom opisu.
Kiedy odbicie całkowite i polaryzacja zmieniają pomiar
Nie każde odbicie wygląda tak samo. Jeśli fala przechodzi z ośrodka optycznie gęstszego do rzadszego i kąt padania przekroczy kąt graniczny, promień załamany przestaje się pojawiać, a fala zostaje w całości odbita. To właśnie odbicie całkowite. Nie przeczy ono regule równości kątów, tylko pokazuje, że na granicy ośrodków mogą zadziałać dodatkowe warunki.
Odbicie całkowite daje przewagę w ATR
W ATR-FTIR ta własność jest bardzo użyteczna, bo promień wielokrotnie odbija się wewnątrz kryształu, a próbka „widzi” tylko cienką warstwę pola przy powierzchni. Dzięki temu można badać substancje stałe, lepkie, wilgotne i cienkowarstwowe bez mozolnego przygotowania klasycznej próbki do transmisji. W praktyce to jeden z powodów, dla których ATR tak dobrze przyjął się w chemii analitycznej i materiałowej.
Przeczytaj również: Jak napisać referat z chemii: proste kroki, które ułatwią zadanie
Kąt Brewstera pokazuje wpływ polaryzacji
W dielektrykach odbicie zależy też od polaryzacji światła. Przy kącie Brewstera jedna składowa polaryzacji może niemal nie ulegać odbiciu, co bywa wykorzystywane przy badaniu powierzchni i cienkich warstw. To ważna uwaga, bo przypomina, że w opisie zjawiska geometrycznego nie można całkiem ignorować falowej natury promieniowania.
Najwięcej problemów robi jednak nie sama teoria, tylko drobne pomyłki w rysunku i interpretacji.
Najczęstsze błędy przy nauce i interpretacji
- Liczenie kąta od powierzchni - poprawny punkt odniesienia to normalna, więc wynik mierzony od blatu trzeba przeliczyć dopełnieniem do 90°.
- Mylenie odbicia z rozproszeniem - lustrzany błysk i matowa poświata to nie to samo, nawet jeśli oba zjawiska potocznie nazywa się „odbiciem”.
- Zakładanie, że każda gładka powierzchnia działa identycznie - długość fali i skala nierówności mają znaczenie.
- Ignorowanie polaryzacji - przy dielektrykach i pomiarach powierzchniowych może to zmienić wynik bardziej, niż się wydaje.
- Traktowanie chemicznej analizy odbiciowej jak zwykłego lustra - w rzeczywistych próbkach chodzi o informacje o składzie, strukturze i warstwach, a nie tylko o kierunek promienia.
Ja w takich sytuacjach stosuję prosty porządek: najpierw rysuję normalną, potem zaznaczam kąty, a dopiero na końcu sprawdzam, czy próbka zachowuje się jak lustro, powierzchnia matowa czy układ do pomiaru odbiciowego. Taka kolejność oszczędza więcej czasu niż szukanie szybkiej regułki.
Jeśli ktoś dopiero uczy się tego fragmentu optyki, właśnie na tym etapie najłatwiej utrwalić poprawny schemat myślenia i nie przenosić szkolnych skrótów do pracy laboratoryjnej.
Co warto zapamiętać, gdy łączysz optykę z chemią
Dla mnie najważniejsze jest to, że odbicie nie jest izolowanym „trikiem z lustrem”, tylko podstawowym sposobem, w jaki fala zachowuje się na granicy ośrodków. Kto dobrze rozumie normalną, kąty i różnicę między powierzchnią gładką a chropowatą, ten dużo łatwiej czyta widma, interpretuje próbki i unika błędów przy ATR, reflektancji oraz analizie cienkich warstw.
Jeśli ten schemat masz już opanowany, dalsze tematy z optyki i spektroskopii stają się po prostu logiczną kontynuacją, a nie zbiorem przypadkowych wyjątków. W chemii to właśnie takie połączenie prostego prawa z praktyką laboratoryjną daje największą użyteczność wiedzy.
