Elektrownia jądrowa nie jest po prostu dużym źródłem prądu. W jej rdzeniu zachodzi kontrolowane rozszczepienie jąder atomowych, a w tle pracują obiegi chłodzenia, turbiny, generatory i systemy bezpieczeństwa, które mają utrzymać energię tam, gdzie powstaje. Zrozumienie tego układu pozwala odróżnić fizykę reakcji od inżynierii bezpieczeństwa i lepiej ocenić, dlaczego ta technologia budzi jednocześnie zainteresowanie i pytania.
Elektrownie jądrowe zamieniają ciepło z rozszczepienia na prąd przez obieg parowy i wielowarstwową ochronę
- Reakcja jądrowa dostarcza ciepło, a nie gotowy prąd, dlatego elektrownia jądrowa potrzebuje turbiny i generatora tak jak klasyczna elektrownia cieplna.
- Paliwa używa się w formie wzbogaconej w izotop U-235, bo to on podtrzymuje kontrolowaną reakcję łańcuchową.
- W Polsce trwa obecnie droga do pierwszej elektrowni jądrowej, a program państwowy przewiduje docelowo dwie elektrownie o łącznej mocy 6–9 GWe.
- PAA wymaga projektowego ograniczenia prawdopodobieństwa degradacji rdzenia do mniej niż 1 raz na 100 tys. lat pracy reaktora.
- Większość działających reaktorów na świecie to konstrukcje chłodzone wodą, a w rodzinie PWR para powstaje poza rdzeniem, w wytwornicy pary.
Jak elektrownia jądrowa zamienia energię jądra w prąd?
Najpierw powstaje ciepło, potem para, a dopiero na końcu energia elektryczna. To podstawowy łańcuch działania elektrowni jądrowej. W praktyce wszystko zaczyna się w rdzeniu reaktora, gdzie ciężkie jądra atomowe ulegają rozszczepieniu po pochłonięciu neutronu. Otrzymane ciepło ogrzewa czynnik roboczy, najczęściej wodę, a ten napędza dalszą część układu energetycznego.
Co dzieje się w rdzeniu
Według Międzynarodowej Agencji Energii Atomowej o fizyce energii jądrowej rozszczepienie zachodzi wtedy, gdy jądro atomu dzieli się na mniejsze fragmenty i uwalnia energię. W reaktorze wykorzystuje się najczęściej uran-235, bo po trafieniu neutronem może wywołać reakcję łańcuchową. To nie jest jednak reakcja samopasująca się bez końca, bo w elektrowni każdy etap ma być kontrolowany przez konstrukcję rdzenia, układ sterowania i chłodzenie.
W praktyce rdzeń zawiera paliwo, elementy pochłaniające neutrony i konstrukcję, która utrzymuje geometrię całego układu. Im lepiej zaprojektowane rozmieszczenie paliwa i systemów regulacyjnych, tym łatwiej utrzymać stabilną moc. Elektrownia jądrowa nie działa więc jak „bomba z chłodzeniem”, tylko jak bardzo precyzyjny układ, który zamienia energię mikroskopijnych zdarzeń w przewidywalny strumień ciepła.

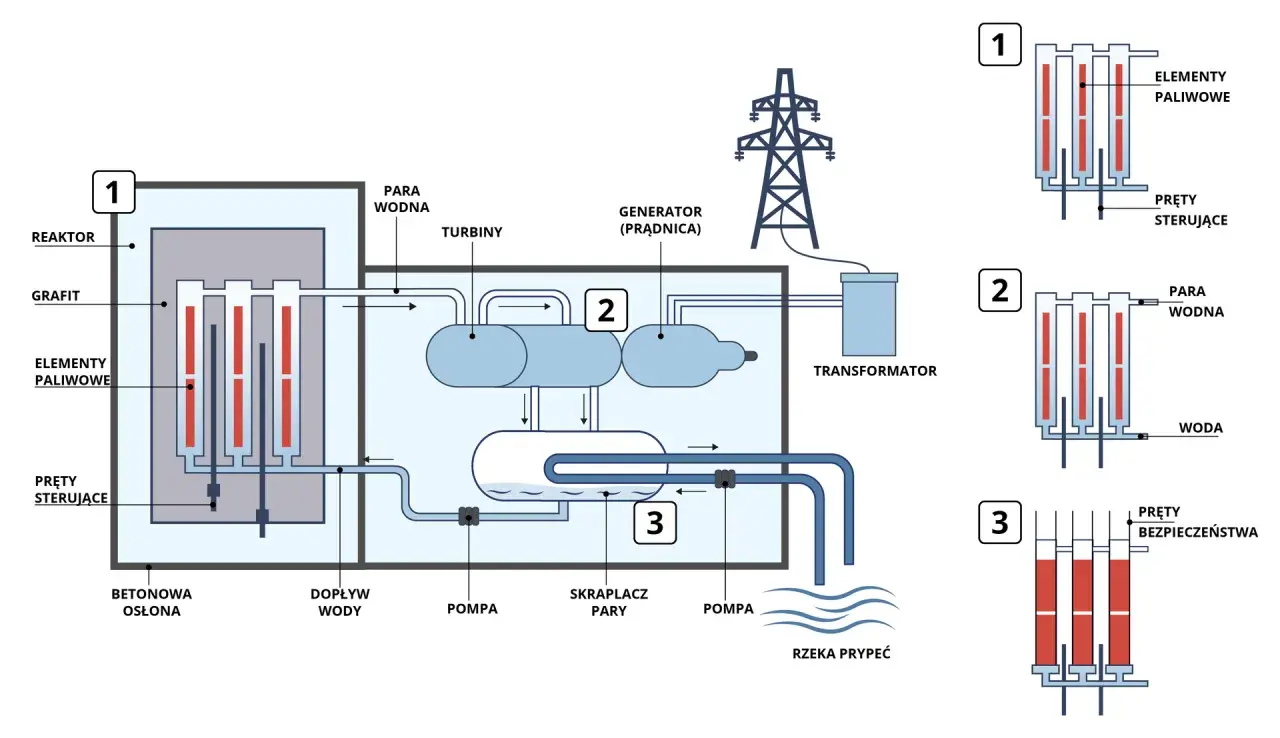

Jak ciepło staje się prądem
Po odebraniu ciepła przez czynnik chłodzący powstaje para, która obraca turbinę połączoną z generatorem. Generator zamienia energię mechaniczną na energię elektryczną, a dalej prąd trafia do sieci przesyłowej. W tym sensie elektrownia jądrowa jest bardzo podobna do elektrowni węglowej albo gazowej na poziomie końcowego obiegu energii, ale różni się źródłem ciepła.
W reaktorach lekkowodnych woda pełni zwykle rolę chłodziwa, a w części konstrukcji także moderatora, czyli materiału spowalniającego neutrony. To ważne, bo spowolnione neutrony łatwiej wywołują kolejne rozszczepienia w paliwie. Dzięki temu reakcja może być utrzymywana na poziomie przydatnym energetycznie, a nie chaotycznym.
W praktyce: jeśli ktoś chce zrozumieć elektrownię jądrową, powinien najpierw śledzić drogę energii, a dopiero później listę urządzeń. Najpierw pojawia się ciepło w rdzeniu, potem para, potem ruch turbiny, a na końcu prąd.
Przeczytaj również: Budowa atomu - Zrozum skład, liczby i elektrony bez tajemnic!
Warto też pamiętać, że rozszczepienie nie kończy się tylko na „wybuchu energii”. Produktem są także fragmenty rozszczepienia i promieniowanie, dlatego układ ochronny musi być od początku projektowany tak, by nic nie wymykało się poza kontrolę. To prowadzi bezpośrednio do pytania o bezpieczeństwo i o to, dlaczego ta technologia ma tak rozbudowaną architekturę ochrony.
Dlaczego bezpieczeństwo w elektrowni jądrowej opiera się na wielu barierach?
Bo nie zakłada się, że pojedyncze zabezpieczenie nigdy nie zawiedzie. Zamiast jednego „magicznego” systemu stosuje się wiele niezależnych warstw ochrony, które mają zatrzymać problemy już na pierwszym albo drugim etapie. Według Państwowej Agencji Atomistyki o bezpieczeństwie elektrowni jądrowej obowiązuje podejście pięciu linii obrony, a polskie wymagania należą do najbardziej rygorystycznych na świecie.
Jak wyglądają linie obrony
Pierwsza linia to wysoka jakość projektu i wykonania oraz priorytet bezpieczeństwa nad produkcją. Druga polega na ciągłym nadzorze pracy elektrowni przez systemy i personel, tak aby jak najszybciej wykryć odchylenia od normalnej eksploatacji. Trzecia obejmuje systemy bezpieczeństwa, w tym awaryjne chłodzenie i obudowę bezpieczeństwa reaktora.
Czwarta linia ogranicza skutki poważniejszych awarii, w tym ryzyko uszkodzeń obudowy i problemów związanych z wodorem. Piąta to działania interwencyjne, takie jak podanie jodu, monitorowanie skażeń, czasowe pozostanie w domach lub ewakuacja. Taki układ nie usuwa ryzyka do zera, ale ma sprawić, że nawet bardzo mało prawdopodobne zdarzenie nie przerodzi się w katastrofę poza obiektem.
Jakie normy obowiązują w Polsce
PAA wskazuje też konkretne kryteria projektowe: prawdopodobieństwo degradacji rdzenia ma być mniejsze niż raz na 100 tys. lat pracy reaktora, a prawdopodobieństwo awarii mogącej prowadzić do wczesnego uszkodzenia obudowy bezpieczeństwa lub dużych uwolnień substancji promieniotwórczych ma być mniejsze niż raz na 1 mln lat pracy reaktora. To nie są hasła marketingowe, tylko liczby pokazujące, jak wysoko ustawiono próg akceptowalnego ryzyka.
Wymagania nie kończą się na samej konstrukcji reaktora. Liczy się też lokalizacja, jakość gruntu, wody powierzchniowe i podziemne, a nawet sposób rozmieszczenia urządzeń w budynku, tak by pożar lub zalanie jednej części nie zablokowały reszty systemów. Bezpieczeństwo jądrowe jest więc sumą projektu, procedur i nadzoru, a nie tylko odporności samego reaktora.
Uwaga: strefy planowania awaryjnego nie są dowodem, że obiekt jest z definicji niebezpieczny. Są standardowym narzędziem ochrony ludności, które zakłada scenariusze skrajne, a nie tylko codzienną eksploatację.

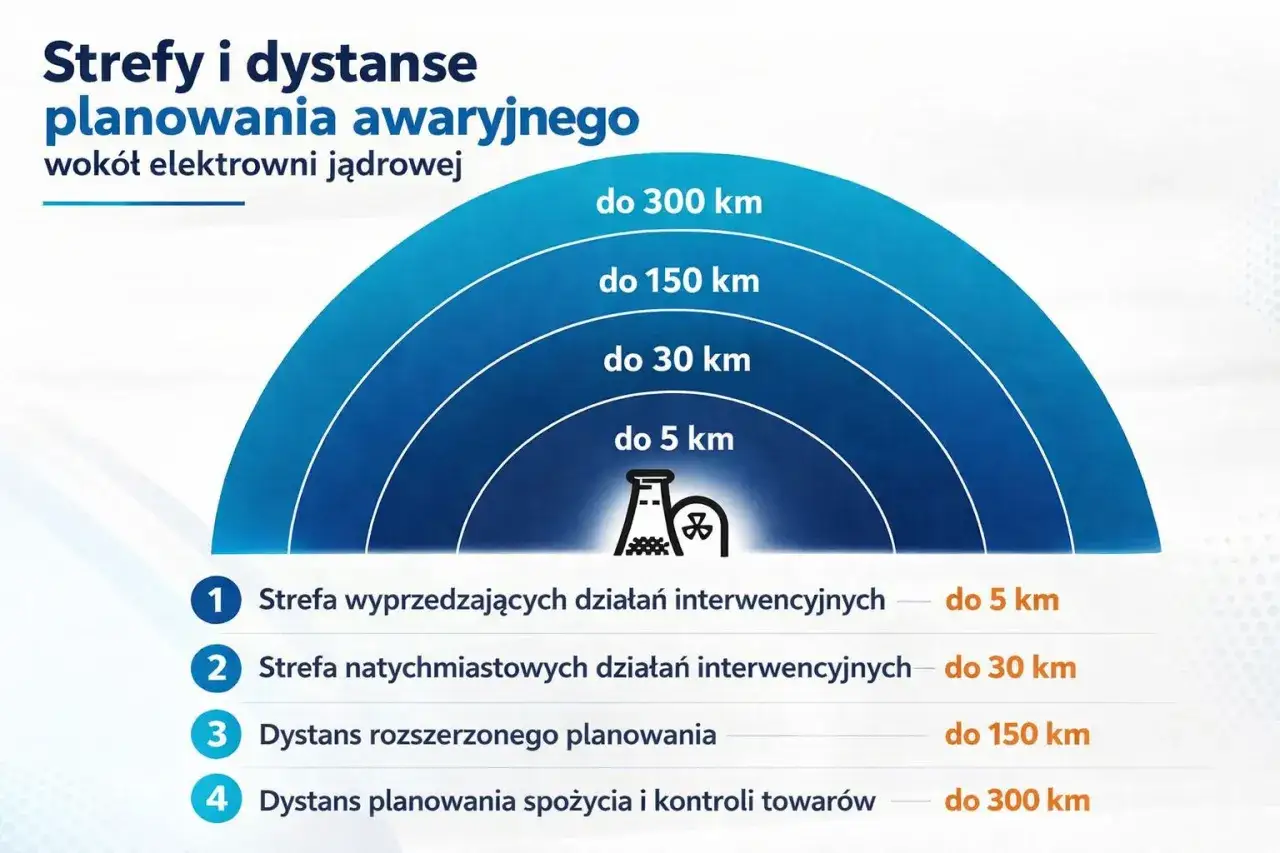

Co oznaczają strefy planowania awaryjnego
Strefy planowania awaryjnego służą do przygotowania działań na wypadek bardzo rzadkich zdarzeń radiacyjnych. W praktyce oznacza to gotowe procedury dla służb, lokalnych władz i mieszkańców, a nie stałe ograniczenie życia w okolicy elektrowni. Takie strefy są ważne zwłaszcza wtedy, gdy trzeba przewidzieć szybkie rozprzestrzenianie się substancji promieniotwórczych w określonych warunkach pogodowych.
W polskich realiach ten temat wrócił mocniej wraz z przygotowaniami do pierwszej elektrowni. To właśnie dlatego projekt, lokalizacja i układ bezpieczeństwa są analizowane tak dokładnie przed wydaniem zgody na budowę. Następny krok to odpowiedź na pytanie, jakie konstrukcje reaktorów najczęściej stosuje się na świecie i dlaczego.
Przeczytaj również: Stan wzbudzony atomu - Co to jest i dlaczego świeci?
Jakie typy reaktorów są najczęstsze i czym różnią się między sobą?
Najczęściej spotyka się reaktory chłodzone wodą. Według IAEA o reaktorach chłodzonych wodą stanowią one ponad 95% działających cywilnych reaktorów energetycznych na świecie. To ważne, bo pokazuje, że energetyka jądrowa nie opiera się na jednej egzotycznej konstrukcji, lecz głównie na rodzinie dobrze poznanych rozwiązań wodnych.
| Typ reaktora | Gdzie powstaje para | Rola wody | Najważniejsza cecha |
|---|---|---|---|
| PWR | W wytwornicy pary, poza rdzeniem | Woda jest chłodziwem pod wysokim ciśnieniem i nie wrze w rdzeniu | Najbardziej rozpowszechniona architektura w energetyce jądrowej |
| BWR | Bezpośrednio w rdzeniu | Woda wrze w reaktorze i para trafia do turbiny | Prostszy obieg parowy, ale inne wymagania konstrukcyjne |
| HWR | Zależnie od projektu, zwykle w układzie zewnętrznym | Ciężka woda działa jako moderator i poprawia gospodarkę neutronową | Może wykorzystywać paliwo bez wzbogacania albo z mniejszym wymaganiem wzbogacenia |
W tej tabeli nie chodzi tylko o nazwy. Różnica między PWR a BWR pokazuje, czy para powstaje w osobnym generatorze pary, czy w samym rdzeniu, a to wpływa na konstrukcję obiegu, systemy bezpieczeństwa i obsługę techniczną. W przypadku HWR znaczenie ma z kolei ciężka woda, która poprawia ekonomię neutronową i zmienia wymagania wobec paliwa.
Ta przewaga rozwiązań wodnych nie jest przypadkowa. Reaktory wodne są dobrze poznane, rozwijane od lat i mają dużą bazę doświadczeń eksploatacyjnych. To właśnie dlatego nowoczesne projekty zalicza się do generacji III lub III+, bo łączą wysoką moc z rozwiązaniami pasywnymi, zwielokrotnieniem zabezpieczeń i dłuższym czasem na reakcję w sytuacji awaryjnej.
Zapamiętaj: nie każdy reaktor jądrowy działa identycznie, ale większość współczesnych elektrowni opiera się na wodzie jako chłodziwie. To właśnie woda, ciśnienie i kontrola neutronów decydują o tym, jak układ zachowuje się w normalnej pracy i w sytuacji zakłócenia.
Co obecnie oznacza atom dla Polski?
Polska przeszła od deklaracji do etapu formalnych decyzji i przygotowań budowlanych. Według Ministerstwa Energii o aktualizacji programu jądrowego państwowy plan przewiduje budowę dwóch elektrowni jądrowych o łącznej mocy nawet 9 GWe. To oznacza, że energetyka jądrowa ma stać się stałym elementem miksu, a nie jedynie projektem koncepcyjnym.
Jak wygląda pierwsza inwestycja
W przypadku pierwszej elektrowni oficjalne dokumenty wskazują lokalizację Lubiatowo-Kopalino w gminie Choczewo oraz moc 3750 MWe. Według Ministerstwa Energii o wniosku o budowę pierwszej elektrowni inwestor złożył wniosek o zezwolenie na budowę, a dokumentacja obejmuje także wstępny raport bezpieczeństwa, system jakości i ocenę zdolności organizacyjnych.
| Element programu | Wartość | Znaczenie |
|---|---|---|
| Liczba elektrowni | 2 | Docelowo kraj ma zyskać dwa stabilne źródła mocy jądrowej |
| Łączna moc | 6–9 GWe | Skala programu odpowiada dużemu projektowi infrastrukturalnemu |
| Pierwsza inwestycja | 3750 MWe | Jedna duża elektrownia ma stać się pierwszym filarem systemu |
Ten obraz jest ważny, bo pokazuje różnicę między planem a realizacją. W praktyce inwestor musi przejść przez ocenę bezpieczeństwa, procedury lokalizacyjne, pozwolenie na budowę i nadzór dozoru jądrowego. Sama decyzja o wyborze miejsca nie wystarcza, bo w energetyce jądrowej liczy się także to, czy obiekt da się bezpiecznie obsługiwać przez dziesięciolecia.
Dlaczego procedura trwa długo
Wniosek o budowę nie jest jedną kartką z pieczątką, lecz wielostronicowym pakietem analiz. PAA ocenia zgodność z przepisami, a inwestor musi wykazać, że projekt spełnia wymagania bezpieczeństwa jądrowego, ochrony radiologicznej i ochrony fizycznej. To także powód, dla którego przy takich inwestycjach tak duże znaczenie mają kadry techniczne, geologia terenu i planowanie awaryjne.
W praktyce: w energetyce jądrowej czas nie oznacza zwłoki, lecz kontrolę ryzyka. Im bardziej złożony obiekt, tym więcej etapów walidacji musi przejść, zanim zacznie produkować pierwszy kilowatogodzinowy impuls energii do sieci.
Polski kontekst ma jeszcze jeden wymiar: budowa elektrowni jądrowej to nie tylko technologia, ale też łańcuch dostaw, szkolenie specjalistów i tworzenie zaplecza dla przemysłu. Właśnie dlatego dyskusja o atomie w Polsce coraz częściej dotyczy nie tylko mocy zainstalowanej, lecz także lokalnych kompetencji i stabilności całego systemu elektroenergetycznego.
Co najczęściej budzi spór wokół elektrowni jądrowych?
Najwięcej pytań dotyczy odpadów, awaryjności i tego, czy technologia pasuje do lokalnych warunków. To naturalne, bo energetyka jądrowa łączy bardzo wysoką gęstość energii z bardzo wysokimi wymaganiami bezpieczeństwa. Pojawiają się też błędne uproszczenia: że reaktor „produkuje tylko promieniowanie”, że każda awaria oznacza katastrofę albo że paliwo po użyciu znika z pola widzenia. Żaden z tych skrótów nie opisuje rzeczywistości.
Odpady i wypalone paliwo
Wypalone paliwo jądrowe pozostaje materiałem promieniotwórczym i wymaga rygorystycznego postępowania. Według IAEA cykl paliwowy kończy się dopiero na etapie bezpiecznego postępowania z odpadami i wypalonym paliwem, a część materiału może być po odpowiednim przetworzeniu wykorzystana ponownie w innych systemach. To oznacza, że problem odpadów nie jest dodatkiem do technologii, tylko jednym z jej podstawowych elementów projektowych.
W polskich warunkach często pojawia się także obawa o brak kontroli nad materiałem po zakończeniu pracy reaktora. To nie jest kwestia „pozostawienia problemu przyszłym pokoleniom” bez planu, lecz konieczność prowadzenia zaplanowanego i regulowanego łańcucha działań od magazynowania po końcowe postępowanie. Właśnie dlatego nadzór państwa i wymogi dokumentacyjne są tak rozbudowane już na etapie inwestycji.
Chłodzenie i lokalizacja
Drugim częstym nieporozumieniem jest przekonanie, że elektrownia jądrowa „musi być przy morzu” albo że każda lokalizacja jest dobra, jeśli tylko zapewni się wodę do chłodzenia. To zbyt mało. Oprócz dostępu do wody liczą się warunki geologiczne, odporność na zagrożenia zewnętrzne, rozmieszczenie systemów bezpieczeństwa oraz możliwość prowadzenia działań interwencyjnych w razie zdarzenia radiacyjnego.
W praktyce dlatego tak dużą wagę przykłada się do badań terenu i do stref planowania awaryjnego. Nie chodzi o pokazanie strachu, lecz o przygotowanie scenariuszy, które w zwykłej energetyce nie są aż tak rozbudowane. Im bardziej energii skupionej w jednym miejscu, tym mocniej trzeba projektować otoczenie obiektu razem z samym reaktorem.
Czy małe reaktory zmieniają zasady gry
Małe reaktory modułowe budzą zainteresowanie, bo obiecują większą elastyczność i prostszą budowę. Nie znaczy to jednak, że automatycznie rozwiązują wszystkie problemy bezpieczeństwa, lokalizacji i odpadów. Z punktu widzenia planowania awaryjnego nadal liczy się charakter źródła ciepła, obieg chłodzenia i potencjalne oddziaływanie na otoczenie, a nie sama nazwa kategorii technologicznej.
Właśnie tutaj widać najważniejszy edge case: technologia może być nowa, ale fizyka pozostaje ta sama. Rozszczepienie jąder daje ciepło, ciepło wymaga odbioru, odbiór ciepła wymaga chłodzenia, a chłodzenie wymaga procedur i nadzoru. Dlatego dyskusja o atomie powinna łączyć fizykę, prawo, logistykę i bezpieczeństwo, zamiast zatrzymywać się na jednym haśle.
Przykład z życia: dwie elektrownie mogą mieć podobną moc, ale zupełnie inny profil ryzyka lokalizacyjnego, jeśli różnią się gruntem, dostępem do wody, infrastrukturą przesyłową i układem zabudowy wokół terenu. W atomie te różnice nie są detalem, tylko częścią projektu.
Elektrownie jądrowe łączą fizykę jądra, termodynamikę, automatykę i nadzór państwa w jeden system, dlatego o ich wartości decyduje nie tylko moc, ale też jakość projektu i dyscyplina bezpieczeństwa.
