Układ określany jako topologia siatki wybiera się wtedy, gdy sieć ma działać mimo awarii jednego łącza, a nie tylko wtedy, gdy ma być tania i prosta. W tym artykule pokazuję, jak taki model działa w praktyce, czym różni się pełna i częściowa siatka, gdzie ma sens oraz jakie programy pomagają ją projektować, testować i monitorować.
Najważniejsze informacje o układzie siatkowym
- Każdy węzeł łączy się z wieloma innymi, więc dane mogą ominąć uszkodzony fragment sieci.
- W pełnej siatce liczba połączeń rośnie bardzo szybko: przy n urządzeniach to n(n-1)/2.
- Największą zaletą jest odporność i ciągłość działania, a największą wadą koszty oraz złożoność.
- W praktyce częściej stosuje się siatkę częściową niż pełną, bo daje lepszy kompromis między ceną a niezawodnością.
- Do projektu i testów przydają się symulatory, narzędzia do rysowania diagramów oraz monitoring topologii.
Jak działa sieć oparta na połączeniach siatkowych
W układzie siatkowym każdy ważniejszy węzeł ma więcej niż jedną drogę komunikacji do innych urządzeń. W praktyce oznacza to, że ruch nie musi iść jedną, sztywną trasą. Jeśli jeden przewód, router albo punkt radiowy przestanie działać, pakiety mogą zostać przekierowane inną drogą.
Najprościej myśleć o tym jak o mapie z kilkoma alternatywnymi przejazdami między punktami. To właśnie dlatego w sieciach kampusowych, przemysłowych czy miejskich ten model bywa cenniejszy niż prosta gwiazda. Ja traktuję go jako narzędzie do budowania odporności, a nie jako domyślny wybór do każdej sieci.
W wersji przewodowej połączenia prowadzi się między routerami, przełącznikami lub innymi urządzeniami pośredniczącymi. W wersji bezprzewodowej węzły potrafią przekazywać ruch dalej, tworząc sieć samonaprawiającą się w sensie logicznym. To prowadzi do pytania, dlaczego taki model daje dużą niezawodność, ale nie zawsze jest opłacalny.
Dlaczego ten model jest odporny, ale nie tani
Największa zaleta to brak jednego punktu krytycznej awarii. Jeżeli jedna trasa przestaje działać, sieć może przełączyć się na inną. Dla usług, które mają działać nieprzerwanie, to ogromna różnica. W małej sieci biurowej awaria jednego kabla bywa drobnostką, ale w systemie sterowania, łączności kryzysowej albo kampusie akademickim może zatrzymać pracę wielu użytkowników.
Problem polega na skali. W pełnej siatce liczba łączy rośnie błyskawicznie. Przy 4 węzłach potrzebujesz 6 połączeń, przy 5 już 10, a przy 10 aż 45. To nie jest wyłącznie kwestia kabli. Każde dodatkowe połączenie to także port, konfiguracja, adresacja, testy, dokumentacja i późniejsze utrzymanie.
Im większa siatka, tym szybciej rośnie koszt organizacyjny, a nie tylko sprzętowy. Z mojego doświadczenia to właśnie ten drugi czynnik najczęściej bywa niedoszacowany. Ktoś liczy same urządzenia, a pomija czas administratora, porządkowanie tras i kontrolę zmian. To prowadzi do rozwiązań, które teoretycznie są eleganckie, ale w eksploatacji zaczynają męczyć zespół.
Dobrze widać tu podstawowy kompromis: odporność rośnie razem z liczbą połączeń, ale tak samo rosną koszty i złożoność. Dlatego warto odróżnić pełną siatkę od wariantu częściowego, bo właśnie tam najczęściej zapada praktyczna decyzja.

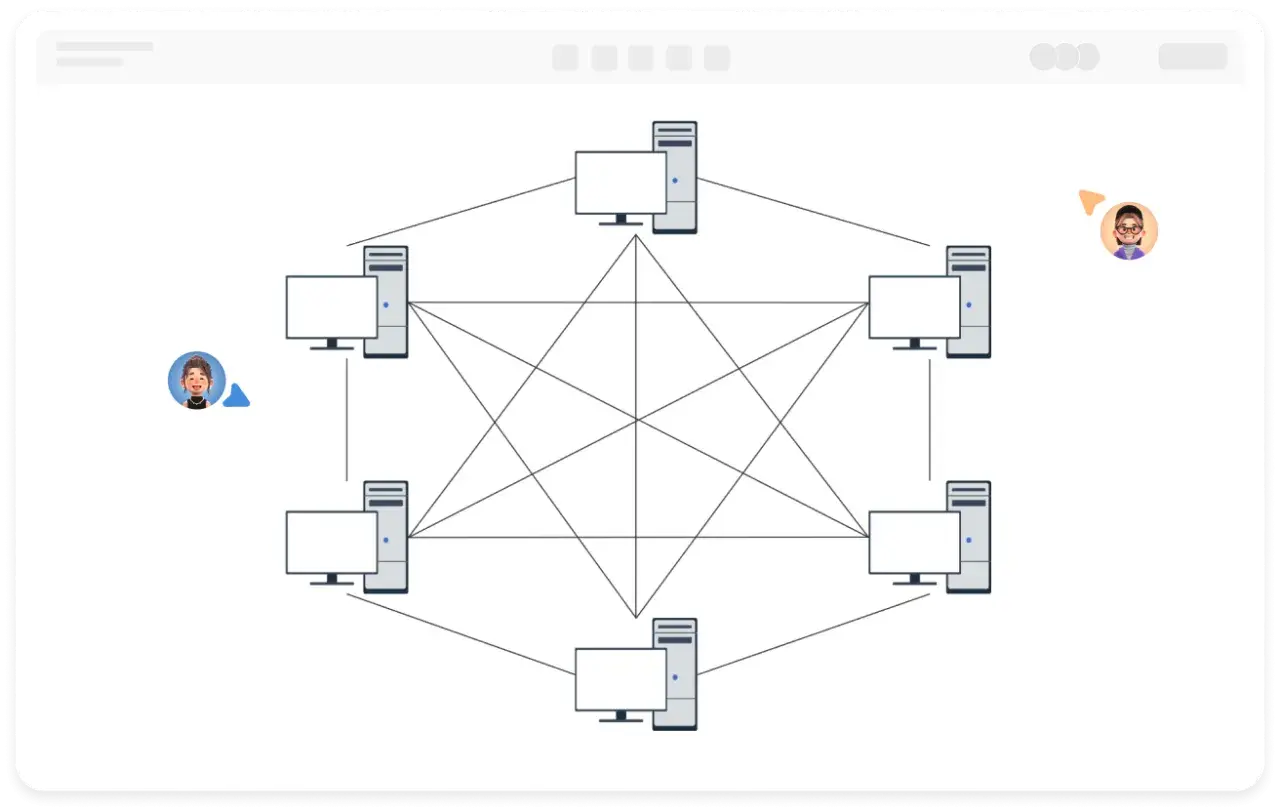

Pełna i częściowa siatka w praktyce
W codziennej pracy pełna siatka rzadko jest pierwszym wyborem. Częściej projektuje się tylko te połączenia, które realnie zwiększają odporność albo skracają drogę ruchu. Taki kompromis nazywa się siatką częściową i zwykle daje najlepszy stosunek kosztu do niezawodności.
| Cecha | Pełna siatka | Częściowa siatka |
|---|---|---|
| Liczba połączeń | Bardzo wysoka, rośnie według wzoru n(n-1)/2 | Mniejsza, dobierana tylko tam, gdzie ma sens |
| Odporność na awarie | Najwyższa, bo większość węzłów ma wiele dróg alternatywnych | Wysoka, ale zależna od tego, które łącza zostaną zdublowane |
| Koszt wdrożenia | Najwyższy, szczególnie przy rosnącej liczbie urządzeń | Średni albo umiarkowany |
| Łatwość utrzymania | Trudniejsza, wymaga dyscypliny w dokumentacji i monitoringu | Łatwiejsza niż w pełnej siatce, ale nadal bardziej złożona niż w gwieździe |
| Najlepsze zastosowanie | Rdzeń krytycznych usług, małe grupy bardzo ważnych urządzeń | Kampusy, sieci przemysłowe, łącza zapasowe, systemy rozproszone |
Jeśli mam wybrać jedno zdanie pod tę sekcję, powiedziałbym tak: pełna siatka jest świetna tam, gdzie awaria nie jest opcją, ale częściowa siatka jest znacznie bardziej realistyczna w większości projektów. Taki wybór otwiera też drogę do odpowiedzi na kolejne pytanie: gdzie ten model naprawdę sprawdza się najlepiej.
Gdzie taki układ sprawdza się najlepiej
Najczęściej spotyka się go w miejscach, w których liczy się ciągłość działania i możliwość obejścia uszkodzonego fragmentu bez zatrzymywania całej infrastruktury. To może być kampus uczelni, zakład produkcyjny, sieć miejska, system monitoringu albo infrastruktura awaryjna. W takich środowiskach pojedyncza awaria bywa normalnym zdarzeniem eksploatacyjnym, a nie wyjątkiem.
Warto też odróżnić zastosowania przewodowe od bezprzewodowych. W domu użytkownik często kupuje zestaw mesh Wi-Fi, żeby poprawić zasięg, ale to jeszcze nie znaczy, że ma pełną siatkę na poziomie całej infrastruktury. Tam chodzi raczej o to, by punkty dostępowe przekazywały ruch między sobą i utrzymywały stabilne pokrycie dużej powierzchni.
- Sieci kampusowe - dobrze znoszą rozproszenie budynków i potrzebę wielu tras między segmentami.
- Przemysł i magazyny - awaria jednego odcinka nie powinna zatrzymać komunikacji sterowników, czujników i systemów nadzoru.
- Łączność kryzysowa - tu odporność bywa ważniejsza niż koszt, bo sieć ma działać także po uszkodzeniach.
- Smart city i IoT - wiele małych węzłów potrzebuje elastycznego routingu i dobrego pokrycia obszaru.
Nie używałbym tego modelu tam, gdzie sieć jest mała, budżet ograniczony, a utrata jednego urządzenia nie niesie większych konsekwencji. Wtedy prostsza architektura da zwykle lepszy efekt. Z tego miejsca naturalnie przechodzę do pytania, jakie programy pomagają taki projekt rozrysować i sensownie przetestować.

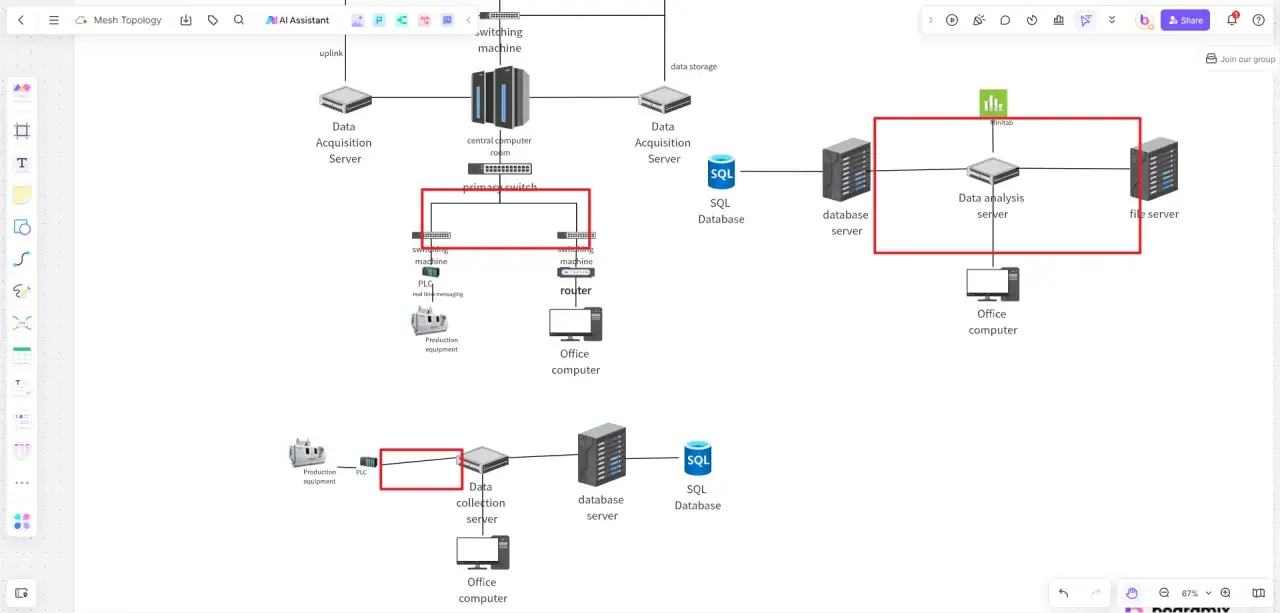

Jakie programy pomagają go projektować i kontrolować
W pracy nad siecią siatkową nie wystarczy sam schemat narysowany na kartce. Potrzebujesz narzędzi, które pokażą, jak ruch będzie się rozkładał, co stanie się po awarii i które elementy mają znaczenie krytyczne. Ja zwykle dzielę je na cztery grupy: programy do diagramów, symulatory, narzędzia monitorujące i systemy automatyzacji.
| Rodzaj programu | Do czego służy | Kiedy jest najbardziej przydatny |
|---|---|---|
| Diagramy sieciowe | Rysowanie węzłów, łączy, adresacji i zależności | Na etapie projektu, dokumentacji i przekazywania sieci |
| Symulatory i emulatory | Testowanie tras, opóźnień, awarii i obciążenia | Przed zakupem sprzętu albo przed wdrożeniem zmian |
| Monitoring topologii | Pokazywanie stanu połączeń, alertów i zmian trasy | Po uruchomieniu sieci i w czasie eksploatacji |
| Automatyzacja konfiguracji | Szablony ustawień, kopie zapasowe, odtwarzanie i aktualizacje | Gdy sieć ma wiele węzłów i ręczna administracja przestaje być wygodna |
W praktyce do nauki i testów przydają się symulatory i emulatory, bo pozwalają sprawdzić, czy sieć rzeczywiście znajdzie alternatywną trasę po awarii jednego odcinka. Do wizualizacji wystarczą prostsze narzędzia diagramowe, a przy większych wdrożeniach potrzebny jest już monitoring topologii i automatyzacja. To nie są dodatki dla wygody, tylko elementy, które decydują o tym, czy złożona sieć pozostanie czytelna po kilku miesiącach pracy.
Jeśli patrzeć praktycznie, program powinien pomagać odpowiedzieć na trzy pytania: gdzie są węzły, którędy płynie ruch i co się stanie po awarii. Gdy narzędzie nie daje tych odpowiedzi, jest raczej ładnym rysownikiem niż realnym wsparciem projektowym. To prowadzi do ostatniej ważnej części: jak dobrać architekturę, żeby nie przepłacić za redundancję.
Jak dobrać tę architekturę bez przepłacania
Najczęstszy błąd, jaki widzę, polega na projektowaniu odporności „na wszelki wypadek”, bez policzenia skutków. Zamiast pytać tylko o to, czy można zbudować siatkę, pytam raczej: które elementy naprawdę muszą działać bez przerwy i ile awarii sieć ma znieść bez zauważalnego spadku jakości. To zmienia decyzję z emocjonalnej na techniczną.
- Określ, które usługi są krytyczne i nie mogą przestać działać.
- Policz minimalną liczbę zapasowych tras, które realnie są potrzebne.
- Sprawdź, czy koszt dodatkowych łączy nie przewyższa korzyści z redundancji.
- Przetestuj, jak sieć reaguje na odłączenie jednego węzła lub jednego segmentu.
- Zadbaj o monitoring, bo sama redundancja bez nadzoru szybko traci wartość.
Typowe potknięcia są dość powtarzalne. Po pierwsze, ktoś buduje nadmiarowe połączenia, ale nie aktualizuje dokumentacji. Po drugie, zakłada, że routing „sam się ułoży”, choć w praktyce trzeba przewidzieć priorytety i zachowanie po awarii. Po trzecie, miesza fizyczną i logiczną topologię, a później dziwi się, że sieć wygląda dobrze na schemacie, ale zachowuje się gorzej w rzeczywistości.
Co sprawdzić przed wdrożeniem w projekcie szkolnym lub firmowym
Zanim podpiszę się pod takim projektem, sprawdzam trzy rzeczy: czy redundancja rzeczywiście ma uzasadnienie biznesowe, czy zespół umie ją utrzymać oraz czy istnieje plan testów awaryjnych. Bez tego nawet dobrze narysowana sieć może stać się kosztowną dekoracją, a nie realnym zabezpieczeniem.
W projekcie szkolnym wystarczy zwykle prosty model z kilkoma węzłami, symulacją awarii i krótkim opisem, dlaczego wybrano pełną albo częściową siatkę. W firmie dochodzi jeszcze monitoring, procedury zmian i plan odtworzenia konfiguracji. To właśnie te elementy odróżniają ciekawy schemat od rozwiązania, które można spokojnie utrzymać przez lata.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: najpierw policz, testuj i opisz scenariusze awarii, a dopiero potem inwestuj w sprzęt. W sieciach opartych na połączeniach siatkowych to podejście oszczędza więcej czasu i pieniędzy niż najdroższy przełącznik z katalogu.
