W sieci opartej na centralnym punkcie najważniejsze są prostota zarządzania, łatwość diagnozy i świadomość jednego newralgicznego miejsca. Taki układ często wybiera się w domu, biurze i pracowni szkolnej, bo pozwala szybko rozbudować infrastrukturę i sensownie ją narysować w programie do projektowania sieci. W praktyce dobrze zrozumieć, czym jest topologia gwiazdy i kiedy ma przewagę nad innymi układami.
W tym tekście pokazuję, jak działa taka sieć, jakie ma mocne i słabe strony, po jakie programy komputerowe sięgnąć przy projektowaniu oraz jak uniknąć błędów, które później trudno naprawić bez przeróbek okablowania.
Najkrócej: układ gwiazdy upraszcza sieć, ale wymaga dobrze dobranego punktu centralnego
- Wszystkie urządzenia łączą się z jednym centralnym przełącznikiem, routerem lub punktem dostępowym.
- Uszkodzenie jednego kabla zwykle odcina tylko jedno urządzenie, a nie całą sieć.
- Największe ryzyko to awaria centralnego elementu, bo wtedy przestaje działać cała infrastruktura.
- Do projektowania i nauki najlepiej sprawdzają się edytory diagramów i symulatory, a do utrzymania sieci narzędzia monitorujące.
- W małych biurach i pracowniach ten układ jest często najpraktyczniejszy, bo łatwo go rozbudować i diagnozować.
Jak działa układ gwiazdy w praktyce

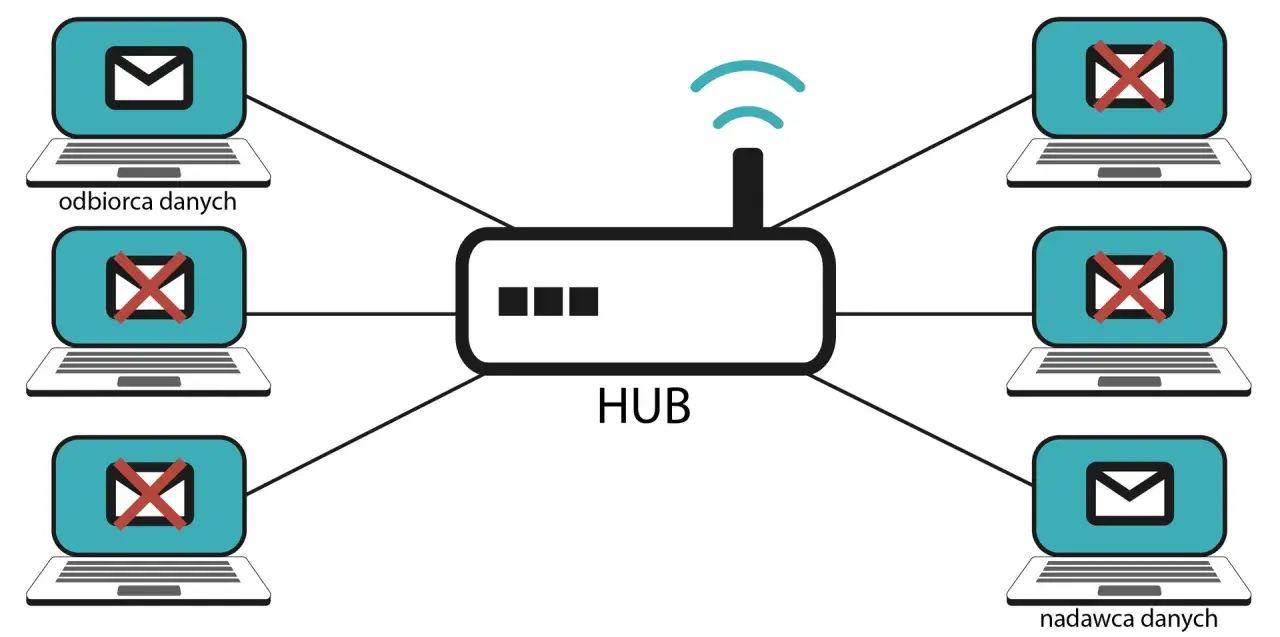

Ja patrzę na ten model tak: centralny switch nie jest dodatkiem, tylko sercem całej infrastruktury. To do niego schodzą się kable od komputerów, drukarek, punktów dostępowych, kamer IP czy telefonów VoIP, a każdy z tych elementów ma własne, bezpośrednie połączenie z centrum.
W klasycznym ujęciu pojęcie „gwiazdy” bywa kojarzone z hubem, ale w nowoczesnych sieciach znacznie częściej używa się przełącznika. Switch przekazuje ruch do właściwego portu zamiast rozlewać go na wszystkie urządzenia, więc sieć działa sprawniej i łatwiej ją kontrolować.
Centralny punkt decyduje o całej organizacji
To, co znajduje się pośrodku, ma większe znaczenie niż same końcówki. Jeśli centralnym elementem jest słaby przełącznik, źle dobrany router albo niestabilny punkt dostępu, cała sieć będzie odczuwała skutki tego wyboru: wolniejsze działanie, przestoje lub problemy z dostępnością usług.
Dane zwykle idą prostą drogą
W praktyce ruch sieciowy z jednego urządzenia trafia do centrum, a stamtąd do odbiorcy. Taka konstrukcja ułatwia monitorowanie, bo łatwo sprawdzić, który port jest przeciążony, które urządzenie zniknęło z sieci i gdzie szukać błędu. To jeden z powodów, dla których układ gwiazdowy jest tak popularny w małych i średnich środowiskach.
Awaria kabla nie musi oznaczać awarii całej sieci
Jeżeli uszkodzi się pojedynczy przewód lub karta sieciowa jednego komputera, problem zwykle dotyczy tylko tego stanowiska. To duża przewaga nad rozwiązaniami, w których awaria jednego odcinka może zatrzymać większą część ruchu. Trzeba jednak pamiętać, że bezpieczeństwo kończy się tam, gdzie kończy się odporność centralnego punktu.
Skoro wiesz już, jak działa taki układ, naturalnym kolejnym pytaniem jest to, gdzie naprawdę daje najlepszy efekt, a gdzie staje się tylko ładnym rysunkiem bez większej wartości.
Gdzie taki układ sprawdza się najlepiej
Najlepsze zastosowania widzę tam, gdzie liczy się prostota, porządek i możliwość szybkiego wskazania źródła problemu. W małym domu, szkolnej pracowni albo biurze z kilkunastoma stanowiskami taki model daje zwykle więcej korzyści niż bardziej złożone topologie.
| Scenariusz | Dlaczego działa dobrze | Na co uważać |
|---|---|---|
| Dom lub mieszkanie | Łatwo podłączyć komputer, konsolę, telewizor, drukarkę i punkt dostępowy do jednego urządzenia centralnego. | Warto zostawić zapas portów i nie prowadzić kabli „na styk”, bo domowa sieć często szybko rośnie. |
| Pracownia szkolna | Administracja jest prosta, a nauczyciel lub technik ma jedno miejsce kontroli całego układu. | Opis portów i gniazd ma ogromne znaczenie, bo sprzęt bywa przepinany częściej niż w biurze. |
| Małe biuro | W jednym punkcie można połączyć komputery, telefony IP, drukarki i kamery, a potem łatwo rozbudować sieć. | Trzeba pilnować wydajności centralnego przełącznika, zwłaszcza gdy rośnie liczba urządzeń VoIP i Wi‑Fi. |
| Laboratorium i sala ćwiczeń | Układ jest przejrzysty, więc dobrze nadaje się do nauki, testów i szybkiej zmiany konfiguracji. | Bez planu dokumentacji łatwo pogubić się w kablach, VLAN-ach i zmianach adresacji. |
W praktyce najbardziej lubię ten układ wtedy, gdy ktoś chce połączyć wygodę codziennej pracy z możliwością późniejszej rozbudowy. To dobry moment, żeby przejść od teorii do narzędzi, bo właśnie programy komputerowe robią tu największą różnicę.
Jakie programy komputerowe pomagają ją zaprojektować
Ja rozdzielam te narzędzia na trzy grupy: programy do rysowania, symulatory do nauki i testów oraz systemy do monitoringu. Każda z tych grup rozwiązuje inny problem, więc wybór zależy od tego, czy tworzysz dokumentację, uczysz się, czy utrzymujesz działającą sieć.
Do rysowania i dokumentacji
Jeśli zależy Ci na przejrzystym schemacie, wystarczy dobry edytor diagramów. Microsoft Visio dobrze pokazuje różnicę między diagramem fizycznym a logicznym, czyli między rysunkiem kabli i urządzeń a mapą przepływu danych. W podobnej roli sprawdzają się też diagrams.net i Lucidchart, zwłaszcza gdy potrzebujesz szybkiego, czytelnego projektu do nauki albo pracy zespołowej.
To właśnie w takich programach najłatwiej zobaczyć, ile urządzeń wisi na jednym przełączniku, które gniazda są wolne i gdzie warto zostawić rezerwę na przyszłą rozbudowę.
Do nauki i testów
Jeżeli chcesz sprawdzić konfigurację bez kupowania całego sprzętu, przydaje się symulator. Cisco Packet Tracer jest dobrym przykładem narzędzia, w którym można przećwiczyć adresację, podstawy VLAN-ów, proste połączenia i zachowanie sieci po zmianie konfiguracji. GNS3 albo EVE-NG lepiej sprawdzają się wtedy, gdy projekt staje się bardziej zaawansowany i chcesz odwzorować rzeczywiste środowisko dokładniej.
To rozwiązanie szczególnie cenię w edukacji, bo pozwala popełnić błąd w bezpiecznym środowisku, a nie na działającej sieci, z której korzystają inni ludzie.
Przeczytaj również: Jak zrobić kalendarz w Wordzie łatwo i szybko bez zbędnych trudności
Do nadzoru po wdrożeniu
Po uruchomieniu sieci nie chodzi już tylko o ładny schemat, ale o kontrolę pracy urządzeń. Zabbix, PRTG czy LibreNMS pomagają obserwować obciążenie portów, stan switcha, dostępność urządzeń i sygnały ostrzegawcze, zanim użytkownik zacznie zgłaszać awarię. To ważne zwłaszcza wtedy, gdy centralny punkt obsługuje wiele stanowisk i nie ma miejsca na zgadywanie.
| Typ programu | Po co go używać | Kiedy jest najlepszy |
|---|---|---|
| Edytor diagramów | Do planowania, dokumentacji i porządkowania układu fizycznego oraz logicznego. | Na początku projektu i przy opisywaniu gotowej instalacji. |
| Symulator lub emulator | Do ćwiczeń, testów konfiguracji i nauki bez sprzętu. | Przed wdrożeniem lub w trakcie nauki sieci komputerowych. |
| Narzędzie monitorujące | Do kontroli portów, awarii i obciążenia w działającej sieci. | Po wdrożeniu, gdy infrastruktura ma już obsługiwać użytkowników. |
To prowadzi do następnego kroku: zamiast tylko oglądać narzędzia, warto wiedzieć, jak ich użyć, żeby nie zaplanować sieci, która na papierze wygląda dobrze, a w praktyce szybko się dławi.
Jak zaprojektować taką sieć krok po kroku
Ja zwykle zaczynam od prostego pytania: ile urządzeń ma być podłączonych teraz, a ile może dojść w ciągu najbliższych miesięcy. Dopiero potem wybieram centralny switch, trasę kabli i program, w którym wszystko rozrysuję.
- Spisz wszystkie urządzenia, które mają pracować w sieci: komputery, drukarki, telefony IP, kamery, punkty dostępowe, NAS.
- Policz porty i zostaw zapas. W praktyce dobrze mieć co najmniej 20–30% wolnych portów, żeby późniejsza rozbudowa nie wymagała natychmiastowej wymiany sprzętu.
- Dobierz centralny przełącznik albo router z uwzględnieniem przepustowości, liczby portów i ewentualnego PoE, jeśli zasilasz urządzenia po kablu Ethernet.
- Zaplanuj okablowanie i opisuj każdy przewód. Numeracja portów, gniazd i stanowisk oszczędza wiele godzin przy pierwszej awarii.
- Jeśli sieć ma obsługiwać kilka działów lub klas, rozważ VLAN-y, czyli logiczny podział jednej infrastruktury na odseparowane segmenty.
- Przed zakupem sprzętu odtwórz układ w programie albo symulatorze i sprawdź, czy przepływ ruchu, adresacja i liczba portów mają sens.
Warto też pamiętać o zasilaniu awaryjnym. Centralny przełącznik podpięty do UPS-a często ratuje sytuację lepiej niż kosztowna wymiana całego okablowania, bo przy krótkim zaniku prądu sieć po prostu nie znika.
Jak wypada na tle innych topologii
Porównanie z innymi układami pomaga zrozumieć, dlaczego ten model jest tak popularny w edukacji i małych instalacjach. W praktyce rzadko wybiera się topologię tylko dlatego, że „jest klasyczna”; ważniejsze są koszty, odporność na awarie i łatwość serwisowania.
| Topologia | Plusy | Minusy | Typowe zastosowanie |
|---|---|---|---|
| Gwiazda | Łatwa diagnostyka, prosta rozbudowa, awaria jednego kabla zwykle nie paraliżuje całości. | Centralny punkt jest pojedynczym miejscem awarii. | Domy, biura, pracownie, laboratoria. |
| Magistrala | Mniej okablowania na starcie. | Trudniejsza diagnostyka i gorsza odporność na awarie linii głównej. | Rozwiązania historyczne i edukacyjne. |
| Pierścień | Logiczny porządek przepływu danych i czytelna struktura w wybranych środowiskach. | Zmiana lub awaria w jednym miejscu może wpłynąć na resztę układu. | Nisze przemysłowe i starsze instalacje. |
| Siatka | Bardzo wysoka odporność na awarie i wiele alternatywnych ścieżek. | Wyższy koszt i większa złożoność konfiguracji. | Środowiska krytyczne i rozbudowane sieci bezprzewodowe. |
W większych środowiskach rzadko spotyka się czystą gwiazdę. Zwykle pojawia się gwiazda hierarchiczna, czyli układ z kilkoma przełącznikami dostępowymi i jednym lub kilkoma punktami wyższego poziomu. To już nie jest prosty rysunek, tylko świadome projektowanie warstw, redundancji i przepustowości.
Co sprawdzam, zanim uznam projekt za gotowy
Najwięcej problemów nie bierze się z samej koncepcji, tylko z pośpiechu. Z mojego doświadczenia wynika, że przed wdrożeniem trzeba bezwzględnie sprawdzić kilka rzeczy, bo później naprawa bywa droższa niż rozsądne planowanie na początku.
- Czy centralny przełącznik ma nie tylko wystarczającą liczbę portów, ale też zapas mocy i przepustowości.
- Czy urządzenia wymagające zasilania po Ethernet są obsłużone przez PoE, a nie tylko „jakoś podłączone”.
- Czy okablowanie jest opisane tak, żeby w serwisie nie trzeba było zgadywać, co do czego prowadzi.
- Czy jest plan awaryjny na wypadek uszkodzenia switcha, zasilacza albo zbyt dużego obciążenia sieci.
- Czy dokumentacja w programie odpowiada temu, co naprawdę leży w szafie i na stanowiskach.
Jeżeli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: najpierw rysuję i testuję, potem kupuję i dopiero na końcu uruchamiam na żywo. Taki porządek oszczędza czas, pieniądze i nerwy, a przy dobrze zaplanowanej sieci centralny układ naprawdę robi dokładnie to, czego od niego oczekujesz.
