Topologia pierścienia - jak działa i kiedy ją stosować?

Układ znany jako topologia pierścienia opiera się na prostym pomyśle: każde urządzenie łączy się z dwoma sąsiadami, a całość tworzy zamkniętą pętlę. To rozwiązanie ma własną logikę działania, mocne strony i ograniczenia, które warto znać, zanim zacznie się je rysować w programie albo porównywać z innymi sposobami budowy sieci. W tym artykule wyjaśniam, jak działa taki model, gdzie ma sens i dlaczego dziś częściej trafia do sieci specjalistycznych niż do klasycznych biur.

Jak działa sieć pierścieniowa

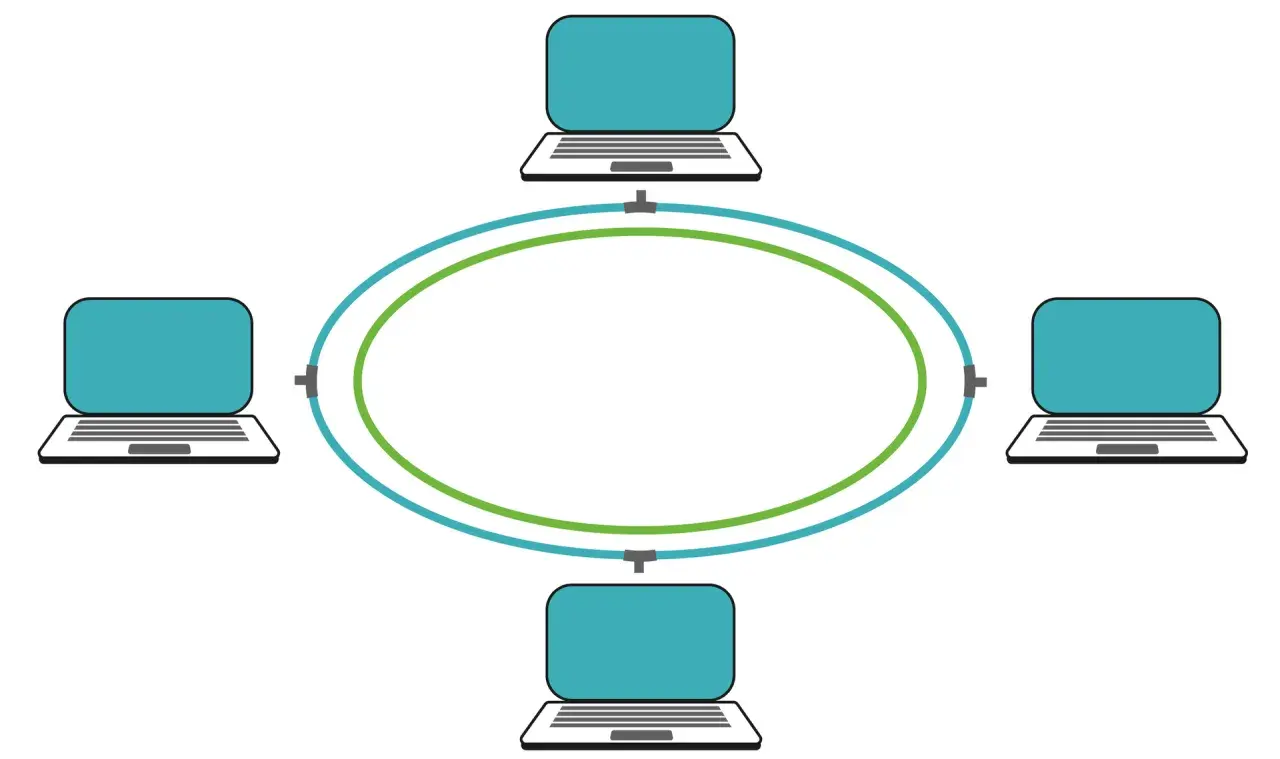

W takim układzie każdy komputer, przełącznik albo inny węzeł jest połączony z dwoma sąsiadami. Dane nie „wiszą” w jednym centralnym punkcie, tylko przechodzą z jednego urządzenia do następnego, aż trafią do adresata. W zależności od zastosowanej logiki ruch może iść w jednym kierunku albo być przełączany tak, by utrzymać ciągłość komunikacji.

Z mojego punktu widzenia to właśnie ta prostota logiczna jest największym atutem pierścienia. Łatwo zrozumieć, którędy idzie ruch, łatwo też opisać trasę pakietu w dokumentacji lub w symulatorze. W praktyce trzeba jednak odróżnić topologię fizyczną od logicznej: sieć może wyglądać jak pętla kabli, ale działać według reguł, które bardziej przypominają kontrolowany obieg niż zwykłe „krążenie” danych.

Historycznie z tym modelem kojarzono rozwiązania takie jak Token Ring, dziś częściej myśli się o nowocześniejszych sieciach z redundancją. Sama idea pozostała jednak ta sama: każdy węzeł jest częścią zamkniętego łańcucha zależności, więc układ działa dobrze tylko wtedy, gdy połączenia są poprawnie zaprojektowane. To prowadzi wprost do pytania, co dzieje się, gdy jeden element zawiedzie.

Dlaczego awaria jednego łącza ma tak duże znaczenie

W pierścieniu pojedyncze uszkodzenie potrafi mieć większy wpływ niż w wielu innych topologiach. Jeśli nie ma zapasu w postaci drugiej ścieżki, przerwanie kabla albo problem z jednym węzłem może zatrzymać cały przepływ. I właśnie dlatego ten model budzi jednocześnie szacunek i ostrożność: jest elegancki, ale wymaga dyscypliny projektowej.

Żeby ograniczyć ten problem, stosuje się rozwiązania redundantne, czyli takie, które pozwalają przełączyć ruch na alternatywną drogę. W praktyce chodzi o to, by awaria nie była końcem komunikacji, tylko zdarzeniem, które sieć umie „obejść” bez większego przestoju. Taki mechanizm zmienia charakter całego układu, bo pierścień przestaje być prostą pętlą, a staje się strukturą odporniejszą na błędy.

To dlatego przy ocenie tego modelu nie patrzę wyłącznie na sam rysunek w dokumentacji. Dużo ważniejsze jest pytanie, czy sieć ma sensowny plan awaryjny i czy ktoś naprawdę sprawdził zachowanie po odłączeniu jednego segmentu. Od tego zależy, czy układ nada się do pracy ciągłej, czy pozostanie tylko ładnym schematem.

Gdzie ten model nadal ma sens

W 2026 roku pierścień nie jest już domyślnym wyborem dla typowej sieci biurowej, ale wciąż ma sens tam, gdzie liczy się porządek transmisji i kontrola nad awariami. Najczęściej widzę go w środowiskach, w których urządzenia są rozmieszczone liniowo albo wokół zamkniętego obszaru, a ciągłość pracy jest ważniejsza niż bardzo prosta rozbudowa.

• W automatyce przemysłowej, gdzie liczy się przewidywalny przepływ danych między maszynami i sterownikami.
• W systemach monitoringu, jeśli urządzenia są rozmieszczone wzdłuż jednego obiektu i trzeba ograniczyć liczbę centralnych punktów awarii.
• W sieciach kampusowych i obiektowych, gdy układ przestrzenny naturalnie sprzyja zamkniętej pętli połączeń.
• W projektach dydaktycznych i symulacjach, bo dobrze pokazuje zależność między topologią a niezawodnością.

Warto przy tym pamiętać, że taki model ma sens tylko wtedy, gdy jego zalety rzeczywiście odpowiadają potrzebom. Jeśli sieć ma rosnąć szybko, zmieniać się często i obsługiwać wiele różnych segmentów, pierścień bywa po prostu zbyt sztywny. I właśnie tu zaczyna się najciekawsza część: praktyczny bilans korzyści i kosztów.

Zalety i ograniczenia, które naprawdę wpływają na decyzję

Nie lubię sprowadzać tematu do prostego „plusy kontra minusy”, ale w tym przypadku taki podział pomaga. Układ pierścieniowy ma kilka cech, które w odpowiednich warunkach naprawdę działają na jego korzyść.

• Przewidywalny przepływ ruchu - łatwiej kontrolować trasę danych i analizować zachowanie sieci.
• Porządek w okablowaniu - każdy węzeł ma jasno określone sąsiedztwo, więc schemat bywa czytelny.
• Możliwość budowy redundancji - przy dobrze zaprojektowanej wersji awaria nie musi oznaczać przerwy w pracy.
• Lepsza kontrola w środowiskach specjalistycznych - tam, gdzie ważna jest powtarzalność i diagnostyka, pierścień potrafi się obronić.

Są jednak i ograniczenia, których nie warto bagatelizować.

• Większa wrażliwość na błędy projektowe - źle ustawiona redundancja daje złudne poczucie bezpieczeństwa.
• Trudniejsza rozbudowa niż w gwieździe - każdy nowy węzeł wpływa na całą pętlę.
• Bardziej wymagająca diagnostyka - wykrycie miejsca problemu bywa mniej oczywiste niż w prostszym układzie.
• Ograniczona elastyczność - przy częstych zmianach konfiguracji lepiej sprawdzają się inne topologie.

Jeśli miałbym wskazać jedną rzecz, która najczęściej decyduje o sukcesie, powiedziałbym: nie sama topologia, tylko sposób jej zabezpieczenia. To dobry moment, by zestawić ten model z innymi popularnymi rozwiązaniami i zobaczyć, gdzie naprawdę wypada dobrze.

Jak wypada na tle gwiazdy, magistrali i siatki

Porównanie z innymi topologiami bardzo ułatwia decyzję, bo pokazuje nie tylko techniczne różnice, ale też praktyczne konsekwencje. Wiele osób intuicyjnie wybiera „to, co wygląda prościej”, a potem odkrywa, że prostota rysunku nie zawsze oznacza prostotę utrzymania.

Wniosek jest dość prosty: gwiazda wygrywa tam, gdzie liczy się łatwość utrzymania, a siatka tam, gdzie priorytetem jest niezawodność za wszelką cenę. Pierścień plasuje się pośrodku, ale tylko wtedy, gdy dobrze rozumie się kompromisy. I właśnie dlatego warto zobaczyć, jak taki układ odwzorowuje się w programach do projektowania i symulacji.

Jak odwzorować ten układ w programach do projektowania i symulacji

W narzędziach do projektowania sieci nie wystarczy narysować okręgu i uznać sprawy za zamkniętą. Dobrze przygotowany model powinien pokazywać, którędy płynie ruch, gdzie są punkty krytyczne i co stanie się po odłączeniu jednego segmentu. Ja zawsze zaczynam od rozdzielenia dwóch poziomów: fizycznego układu połączeń i logiki wymiany danych.

1. Najpierw oznacz wszystkie węzły i połącz je tak, by każdy miał dwóch sąsiadów.
2. Potem sprawdź, czy w symulacji można przejść przez całą pętlę bez „martwych” odcinków.
3. Następnie zasymuluj awarię jednego łącza i zobacz, czy ruch przełączy się zgodnie z założeniem.
4. Jeśli model dotyczy aplikacji krytycznych, przetestuj opóźnienia, a nie tylko samą łączność.
5. Na końcu opisz w dokumentacji, czy przedstawiasz topologię fizyczną, czy logiczną, bo to częste źródło nieporozumień.

W praktyce największym błędem nie jest zły rysunek, tylko zbyt optymistyczne założenie, że sieć „sama się obroni”. Program może pokazać idealny układ, ale to dopiero test awarii ujawnia, czy rozwiązanie naprawdę działa. Z tego powodu modelowanie pierścienia jest bardzo dobrym ćwiczeniem dla studentów i osób uczących się projektowania infrastruktury.

Jak zdecydować, czy taki model ma sens w twojej sieci

Jeśli mam wskazać prostą regułę, powiedziałbym tak: wybieraj układ pierścieniowy wtedy, gdy potrzebujesz uporządkowanej komunikacji, przewidywalnej ścieżki ruchu i sensownej redundancji, a nie wtedy, gdy chcesz po prostu „nietypowego” schematu. W sieci biurowej zwykle lepsza będzie gwiazda, bo łatwiej ją rozbudować i utrzymać. W środowisku przemysłowym albo w systemie, który musi działać w sposób bardziej kontrolowany, pierścień bywa już bardzo rozsądnym wyborem.

Najbardziej praktyczne pytanie brzmi więc nie „czy ten układ jest ciekawy?”, tylko „czy potrafię obsłużyć jego ograniczenia?”. Jeśli odpowiedź brzmi tak, zyskujesz strukturę czytelną, przewidywalną i dobrze nadającą się do projektów, w których liczy się porządek transmisji. Jeśli nie, lepiej postawić na prostszy model i uniknąć kosztownego rozczarowania później.
